接收 Transfer Appliance

确认收货

如果您已收到用于在云端数据注入的 Transfer Appliance,请在 Google Cloud 控制台中按照以下步骤操作:

  1. 确保您拥有以下权限:

    • transferappliance.appliances.update
    • transferappliance.orders.get
    • transferappliance.orders.update

    您可以通过自定义角色预定义角色来获取这些所需权限。您可以搜索具有给定权限的预定义角色

  2. 前往“设备”页面,然后选择相应设备。

  3. 打开设置核对清单。

  4. 前往“跟踪运送和确认收货”任务。

  5. 点击“确认收货”按钮。系统随即会打开一个弹出式窗口,以确认收货。

  6. 请确保仅在您确实收到了电器后,才点击弹出式框中的“确认收货”按钮,因为此操作会将电器标记为“ON_SITE”。

验证包裹内容

在连接 Transfer Appliance 之前,我们强烈建议您检查包裹是否完好并且包含所有必需的线缆和设备。我们会确保您获得成功的数据转移所需的所有物品。

收到 Transfer Appliance 后,请按照以下步骤验证包裹内容是否完好:

TA7

  1. 确认装运箱和防启证明封条完好。

    用防启证明标签固定的包装盒

  2. 使用侧切钳或其他可切断直径为 2.5 毫米 (0.1 英寸) 的电线的电线切断工具,断开或剪断防 tampering 电线标签。打开包装盒。

    用防启证明标签固定的包装盒

  3. 如果缺少以下任意一个物品,请与 Transfer Appliance 团队联系:

    说明
    信封(内含配送袋、束线带和防启证明标签)
    2 根电源线
    2 根电源延长线
    以太网线
    Transfer Appliance
    一帧内显示 2 个电源砖
    防尘盖,钥匙已粘贴到背面

机架式 TA40 和 TA300

  1. 确认装运箱和防启证明封条完好。

    被防启证明标签扣紧的 D 型环

  2. 使用侧切钳或其他可切断直径为 2.5 毫米 (0.1 英寸) 的电线的电线切断工具,断开或剪断防 tampering 电线标签。打开包装盒。

  3. 如果缺少以下任意一个物品,请与 Transfer Appliance 团队联系:

    说明
    展示 NEMA 5-15p 到 c13 电源线的照片 NEMA 5-15p 到 C13 电源线
    展示 c14 到 c13 电源线的照片 C14 到 C13 电源线,用于连接到电源分配单元 (PDU)
    展示六类网线的照片 六类 (Cat6) 网线
    展示 QSFP+ Twinax 铜缆网线的照片 QSFP+ Twinax 铜缆网线
    展示 QSFP+ 到 4xSFP+ 网线的照片 QSFP+ 到 4xSFP+ 网线
    展示 USB 到串行适配器电缆的照片 USB 到串行适配器电缆 - 仅在 Transfer Appliance 团队指示时使用
    展示插脚到插槽串行适配器的照片 插脚到插槽串行适配器
    一张显示防启证明标签的照片 线状防启证明标签
    束线标签示例 束线标签
    扎带示例 拉链扎带
    配送单保护袋示例 配送单保护袋
    一张照片,显示了打开的装运箱中的 Transfer Appliance Transfer Appliance

独立式 TA40 和 TA300

  1. 确认装运箱和防启证明封条完好。

    使用防启证明标签固定的包装盒

  2. 使用侧切钳或其他可切断直径为 2.5 毫米 (0.1 英寸) 的电线的电线切断工具,断开或剪断防 tampering 电线标签。打开包装盒。

  3. 如果缺少以下任意一个物品,请与 Transfer Appliance 团队联系:

    说明
    展示 NEMA 5-15p 到 c13 电源线的照片 NEMA 5-15p 到 C13 电源线
    展示 c14 到 c13 电源线的照片 C14 到 C13 电源线,用于连接到电源分配单元 (PDU)
    展示六类网线的照片 六类 (Cat6) 网线
    展示 QSFP+ Twinax 铜缆网线的照片 QSFP+ Twinax 铜缆网线
    展示 QSFP+ 到 4xSFP+ 网线的照片 QSFP+ 到 4xSFP+ 网线
    展示 USB 到串行适配器电缆的照片 USB 到串行适配器电缆 - 仅在 Transfer Appliance 团队指示时使用
    展示插脚到插槽串行适配器的照片 插脚到插槽串行适配器
    一张显示防启证明标签的照片 线状防启证明标签

验证设备

将设备连接到您的网络之前,您必须在笔记本电脑上运行一个小应用,以验证设备在运输过程中未被篡改。

Transfer Appliance 证明应用支持以下 64 位操作系统:

  • Linux 内核 2.6.23 或更高版本
  • Microsoft Windows Server 2012 或更高版本
  • Microsoft Windows 10
  • Apple macOS 10.11 或更高版本

如需验证设备,请执行以下操作:

  1. 连接设备:

    TA7

    1. 将以太网网线连接到笔记本电脑和设备正面的配置端口(端口 3):

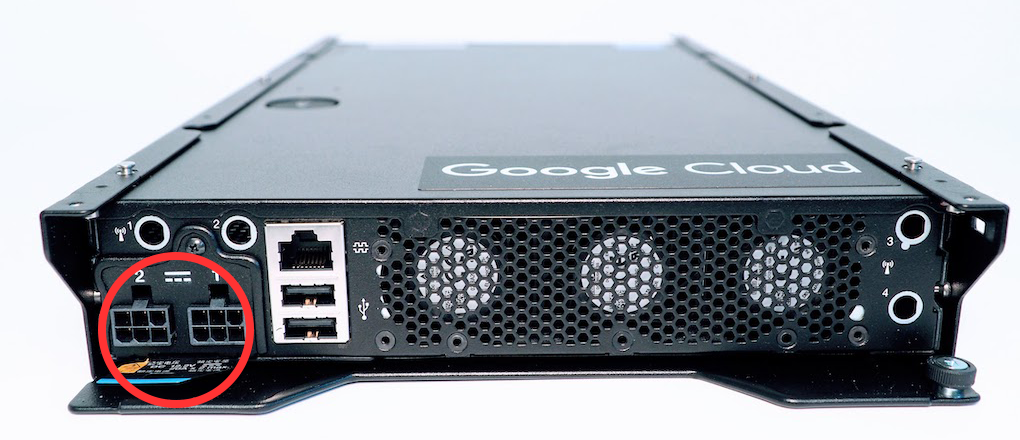

    2. 将电源砖连接到设备背面的 2 个电源插座,然后使用随附的电源线将其插入电源:

    机架式 TA40 和 TA300

    1. 将 Cat6 线连接到左侧网络端口和笔记本电脑。

    2. 将提供的电源线连接到设备上的电源插座,以及电源分配单元 (PDU) 上的空闲电源插座。

      Transfer Appliance 的线缆连接

    独立式 TA40 和 TA300

    1. 将 Cat6 线连接到左侧网络端口和笔记本电脑。

      左侧网络端口

    2. 将提供的电源线连接到设备上的电源插座,以及电源分配单元 (PDU) 上的空闲电源插座。

      Transfer Appliance 的线缆连接

  2. 启动 Transfer Appliance。

  3. 使用 ping 来验证您可以通过设备的配置端口与其联系:

    ping 169.254.20.1

    以下示例响应类似于返回的输出:

    PING 169.254.20.1 (169.254.20.1) 56(84) bytes of data.
    64 bytes from 169.254.20.1: icmp_seq=1 ttl=64 time=0.060 ms
    64 bytes from 169.254.20.1: icmp_seq=2 ttl=64 time=0.039 ms
    64 bytes from 169.254.20.1: icmp_seq=3 ttl=64 time=0.039 ms
    ^C
    --- 169.254.20.1 ping statistics ---
    3 packets transmitted, 3 received, 0% packet loss, time 2045ms
    rtt min/avg/max/mdev = 0.039/0.046/0.060/0.009 ms


  4. 如需将 Transfer Appliance 证明应用下载到笔记本电脑,请执行以下操作:

    Microsoft Windows

    1. 将 Transfer Appliance 证明应用下载到笔记本电脑。

    2. 打开命令提示符,然后导航到 Transfer Appliance 证明应用的下载位置。

    3. 如需验证设备,请在笔记本电脑上运行以下命令:

      taattestator_x86_64-windows.exe


    Linux

    1. 在笔记本电脑上打开终端应用。

    2. 如需下载 Transfer Appliance 证明应用,请在笔记本电脑上运行以下命令:

      wget https://storage.googleapis.com/transferappliance/attestator/taattestator_x86_64-linux

    3. 在笔记本电脑上运行以下命令来验证设备:

      chmod 0777 taattestator_x86_64-linux
      ./taattestator_x86_64-linux


    Apple macOS

    1. 打开终端应用。

    2. 在笔记本电脑上运行以下命令以下载 Transfer Appliance 证明应用:

      curl -O https://storage.googleapis.com/transferappliance/attestator/taattestator_x86_64-darwin

    3. 在笔记本电脑上运行以下命令来验证设备:

      chmod 0777 taattestator_x86_64-darwin
      ./taattestator_x86_64-darwin

  5. 如果设备在运输过程中未被篡改,应用会返回 Transfer Appliance 证明密码。

  6. 对于数据导出设备,在上一步中收到 Transfer Appliance 证明密码后,请查找标题为“Google Transfer Appliance Delivered and Validation Steps”(Google 已交付 Transfer Appliance 设备并完成验证步骤)的电子邮件,其中包含有关提交 Transfer Appliance 证明密码和接收凭据的说明。跳过数据导出订单的下一步。

  7. 对于离线和在线设备,在上一步中收到 Transfer Appliance 认证通行密钥后,请按照以下说明操作:

    确保您拥有以下权限: * transferappliance.appliances.update * transferappliance.credentials.get

    您可以通过自定义角色预定义角色来获取这些所需权限。您可以搜索具有给定权限的预定义角色

    1. 前往“家电”页面,然后选择相应家电。
    2. 打开设置核对清单。
    3. 找到并选择“检查完整性”任务。
    4. 提交设备返回的 Transfer Appliance 证明密码。如果输入有误,请尝试重新输入正确的代码。
    5. 点击“获取凭据”按钮以检索登录凭据。

    如果设备在运输过程中未被篡改,凭据将显示在 Google Cloud 控制台中。否则,Google Cloud 控制台会显示错误消息。如果您遇到错误,请发送电子邮件至 data-support@google.com 与 Transfer Appliance 团队联系以寻求帮助。

连接到 Transfer Appliance

您需要设备的登录详细信息才能连接到设备。收到表明设备在运输过程中未被篡改的 Transfer Appliance 证明密码后,Transfer Appliance 团队会提供设备登录详细信息。

  1. 获得登录详细信息后,请将设备连接到您的网络:

    TA7

    将 Cat6 线连接在配置端口(端口 3)和笔记本电脑之间,保持连接状态。

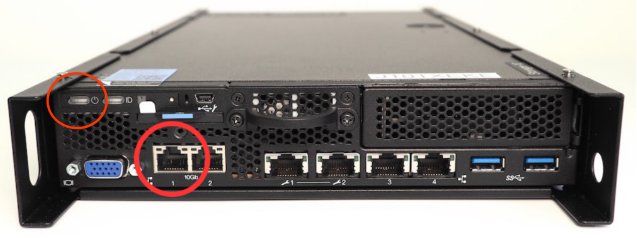

    将以太网线连接到设备上最左侧的端口 1 和已连接到您网络的开放 RJ45 端口。

    机架式 TA40 和 TA300

    1. 将 Cat6 线连接在左侧网络端口和笔记本电脑之间。

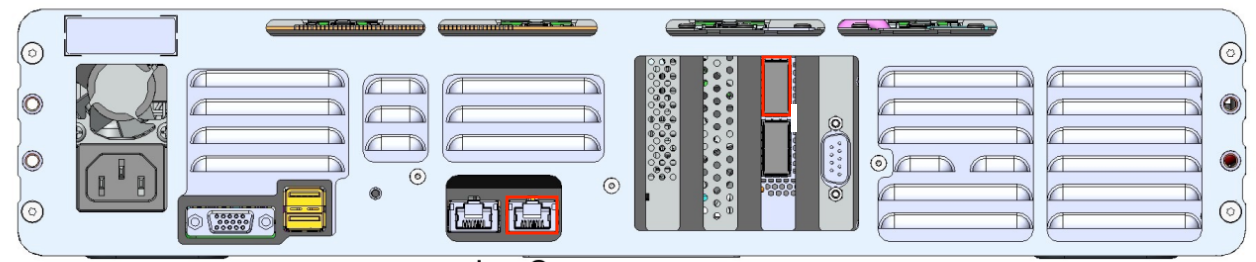

    2. 将 Cat6 线连接到右侧网络端口,以及已连接到您网络的开放 RJ45 端口。

      设备上突出显示的网络端口。

    独立式 TA40 和 TA300

    1. 将 Cat6 线保持连接在左侧网络端口和笔记本电脑之间。

    2. 将 Cat6 线连接到右侧网络端口,以及已连接到您网络的开放 RJ45 端口。

      右侧网络端口

  2. 连接到设备:

    Windows

    1. 打开 Putty。
    2. 对于 Connection type,选择 SSH
    3. Host Name 字段中输入:

      169.254.20.1


    4. 对于 Connection type,确认已选中 SSH
    5. 点击打开
    6. 出现提示时,输入 Transfer Appliance 团队提供的用户名。
    7. 出现提示时,输入 Transfer Appliance 团队提供的密码。

    Linux

    1. 运行以下命令:

      ssh USERNAME@169.254.20.1


      USERNAME 替换为 Transfer Appliance 团队提供的用户名。

    2. 出现提示时,输入 Transfer Appliance 密码。

    Mac

    1. 运行以下命令:

      ssh USERNAME@169.254.20.1


      USERNAME 替换为 Transfer Appliance 团队提供的用户名。

    2. 出现提示时,输入 Transfer Appliance 密码。

连接到独立式设备后,状态屏幕上会显示 Ready for setup

配置设备软件

在将数据转移到 Transfer Appliance 之前,您必须先验证设备的状态,并将设备上的软件配置为适用于您的网络。

如需配置设备的软件,请按照以下说明操作:

  1. 从连接到设备的笔记本电脑或工作站运行以下命令,以验证设备的状态:

    ta status

    以下示例响应类似于返回的输出:

    TA7

    You are ready to configure the appliance.

    Next steps:
    » Configure the appliance using one of the following commands:
    > ta config --data_port=RJ45 --ip=dhcp

    » To set a static IP address and gateway, use the '--ip' and '--gw' flags. For example:
    > ta config --data_port=RJ45 --ip=192.168.0.100/24 --gw=192.168.0.1


    TA40 和 TA300

    You are ready to configure the appliance.

    Next steps:
    » Configure the appliance using one of the following commands:
    > ta config --data_port=RJ45 --ip=dhcp
    > ta config --data_port=QSFP --ip=dhcp
    » To set a static IP address and gateway, use the '--ip' and '--gw' flags. For example:
    > ta config --data_port=RJ45 --ip=192.168.0.100/24 --gw=192.168.0.1
    > ta config --data_port=QSFP --ip=192.168.0.100/24 --gw=192.168.0.1

  2. 配置设备。您可以将设备配置为使用 DHCP 自动获取 IP 地址,也可以将设备配置为使用静态 IP 地址。如果您有较少的数据,则可以考虑通过指定所需大小来减小数据磁盘的大小。这将缩短将数据上传到云端的时间。

    如需配置设备,请运行以下命令:

    DHCP

    ta config --data_port=PORT --ip=dhcp [--proxy_addr=123.45.67.89]

    • PORT 替换为您在设备上使用的数据端口,可以是 RJ45QSFP

    • 您可以视需要使用 --proxy_addr 标志指定用于在线传输的代理服务器 IP 地址。

    静态 IP

    ta config --data_port=PORT --ip=IP_ADDRESS/NETMASK --gw=GATEWAY_ADDRESS [--proxy_addr=123.45.67.89]

    请替换以下内容:

    • PORT:您在设备上使用的数据端口,可以是 RJ45QSFP

    • IP_ADDRESS:设备的 IP 地址;对于自动 IP 地址配置,则为 dhcp

    • NETMASK:采用 CIDR 表示法的网络掩码。如果您使用的是 DHCP,则无需提供。

    • GATEWAY_ADDRESS:网关 IP 地址。如果您使用的是 DHCP,则无需提供。

      如果您不想使用网关,并且仅允许同一子网中的客户端连接到 Transfer Appliance,请输入 --gw=0.0.0.0 作为 GATEWAY_ADDRESS

    • 在执行在线转移并输入设备 IP 地址时,您可以选择使用 --proxy_addr 标志添加代理支持。

    如果您还想调整数据磁盘的大小,请使用以下标志:

      [--data_size=SIZE]

    替换以下内容:

    • SIZE:您要指定的数据大小,例如 200T30TiB

    以下示例响应类似于返回的输出:

    Configuring, encrypting, and mounting data partition...
    Verified partition settings for "/mnt/ta_metadata".
    Partition key generated and encrypted.
    Verifying partition settings and mounting data partition.
    This may take several minutes to finish...
    Mounted partition "/mnt/ta_data".
    Verified partition settings for "/mnt/ta_data".
    Data partition is mounted.
    Mounting now permissible under "/mnt/ta_data_base/ta_mounts".
    Customer fstab file "/opt/customer.fstab" created.
    Network is configured.
    Configured NFS share "/mnt/ta_data".
    NFS share "/mnt/ta_data" is configured.

    Appliance has been successfully configured. You can begin copying data.

    Use these commands to mount the NFS share from your client:
    > sudo mkdir /mnt/data
    > sudo mount 192.168.0.100:/mnt/ta_data /mnt/data


更改设备配置

如需更改 Transfer Appliance 配置,您可以根据需要随时使用 ta config 命令搭配其他参数重新配置设备上的设置。

后续步骤

  • 可选:将 Transfer Appliance 设为在线模式

  • 将数据复制到 Transfer Appliance。
