Menerima Transfer Appliance

Konfirmasi Tanda Terima

Jika Anda telah menerima Transfer Appliance untuk penyerapan data di cloud, ikuti langkah-langkah berikut di konsol Google Cloud:

  1. Pastikan Anda memiliki izin berikut:

    • transferappliance.appliances.update
    • transferappliance.orders.get
    • transferappliance.orders.update

    Anda akan dapat mendapatkan izin yang diperlukan ini melalui peran khusus atau peran bawaan. Anda dapat menelusuri peran bawaan untuk izin tertentu.

  2. Buka halaman peralatan, lalu pilih peralatan.

  3. Buka Checklist Penyiapan.

  4. Buka tugas "Melacak Pengiriman dan Mengonfirmasi Tanda Terima".

  5. Klik tombol "Konfirmasi Tanda Terima". Tindakan ini akan membuka kotak pop-up untuk mengonfirmasi tanda terima.

  6. Pastikan Anda mengklik tombol "Konfirmasi Tanda Terima" di kotak pop-up hanya jika Anda memang telah menerima perangkat, karena tindakan ini akan menandai perangkat sebagai "ON_SITE".

Memverifikasi konten paket

Sebelum menghubungkan Transfer Appliance, sebaiknya Anda memverifikasi bahwa paket tiba dalam keadaan utuh, dengan semua kabel dan peralatan yang diperlukan. Kami memastikan Anda memiliki semua yang diperlukan untuk transfer data yang berhasil.

Setelah menerima Transfer Appliance, pastikan konten paket masih utuh dengan melakukan hal berikut:

TA7

  1. Pastikan kotak pengiriman dan segel anti-gangguan masih utuh.

    Kemasan diamankan dengan tag yang tahan perusakan

  2. Pecahkan atau potong tag kabel anti-gangguan menggunakan pemotong sisi atau alat pemangkas kabel lainnya yang dapat memotong kabel dengan diameter 2,5 milimeter (0,1 inci). Buka kotak pengiriman.

    Kemasan diamankan dengan tag yang tahan perusakan

  3. Hubungi Tim Transfer Appliance jika salah satu item berikut tidak ada:

    Item Deskripsi
    Amplop dengan kantong pengiriman, tali pengikat, dan tag anti-pemalsuan
    2 kabel daya
    2 kabel ekstensi daya
    Kabel Ethernet
    Transfer Appliance
    2 adaptor daya dalam bingkai
    Penutup debu, dengan kunci yang ditempelkan ke bagian belakang

TA40 dan TA300 yang Dapat Dipasang di Rak

  1. Pastikan kotak pengiriman dan segel anti-gangguan masih utuh.

    Ring D yang diamankan dengan tag tahan perusakan

  2. Pecahkan atau potong tag kabel anti-penyimpangan menggunakan pemotong sisi atau alat pemangkas kabel lainnya yang dapat memotong kabel dengan diameter 2,5 milimeter (0,1 inci). Buka kotak pengiriman.

  3. Hubungi Tim Transfer Appliance jika salah satu item berikut tidak ada:

    Item Deskripsi
    Foto yang menampilkan kabel daya NEMA 5-15p ke c13 Kabel daya NEMA 5-15p ke C13
    Foto yang menggambarkan kabel daya c14 ke c13 Kabel daya C14 ke C13, untuk koneksi ke unit distribusi daya (PDU)
    Foto yang menggambarkan kabel jaringan Kategori 6 Kabel jaringan Kategori 6 (Cat6)
    Foto yang menampilkan kabel jaringan tembaga Twinax QSFP+ Kabel jaringan tembaga Twinax QSFP+
    Foto yang menggambarkan kabel jaringan QSFP+ ke 4xSFP+ Kabel jaringan QSFP+ ke 4xSFP+
    Foto yang menggambarkan kabel adaptor USB ke serial Kabel adaptor USB ke serial – hanya gunakan jika diinstruksikan oleh Tim Transfer Appliance
    Foto yang menampilkan adaptor serial pin-to-socket Adaptor serial pin-to-socket
    Foto yang menggambarkan tag anti-penyimpangan Tag tahan modifikasi kabel
    Contoh tag yang dapat diikat Tag yang diikat
    Contoh kabel ties Kabel ties
    Contoh kantong label paket Kantong label paket
    Foto Transfer Appliance di dalam kotak pengiriman yang terbuka Transfer Appliance

TA40 dan TA300 Berdiri Sendiri

  1. Pastikan kotak pengiriman dan segel anti-gangguan masih utuh.

    Casing diamankan dengan tag yang tahan perusakan

  2. Patah atau potong tag kabel anti-penyimpangan menggunakan pemotong sisi atau alat pemotong kabel lainnya yang dapat memotong kabel dengan diameter 2,5 milimeter (0,1 inci). Buka kotak pengiriman.

  3. Hubungi Tim Transfer Appliance jika salah satu item berikut tidak ada:

    Item Deskripsi
    Foto yang menampilkan kabel daya NEMA 5-15p ke c13 Kabel daya NEMA 5-15p ke C13
    Foto yang menggambarkan kabel daya c14 ke c13 Kabel daya C14 ke C13, untuk koneksi ke unit distribusi daya (PDU)
    Foto yang menggambarkan kabel jaringan Kategori 6 Kabel jaringan Kategori 6 (Cat6)
    Foto yang menampilkan kabel jaringan tembaga Twinax QSFP+ Kabel jaringan tembaga Twinax QSFP+
    Foto yang menggambarkan kabel jaringan QSFP+ ke 4xSFP+ Kabel jaringan QSFP+ ke 4xSFP+
    Foto yang menggambarkan kabel adaptor USB ke serial Kabel adaptor USB ke serial – hanya gunakan jika diinstruksikan oleh Tim Transfer Appliance
    Foto yang menampilkan adaptor serial pin-to-socket Adaptor serial pin-to-socket
    Foto yang menggambarkan tag anti-penyimpangan Tag tahan modifikasi kabel

Memvalidasi appliance

Sebelum menghubungkan appliance ke jaringan, Anda harus menjalankan aplikasi kecil di laptop untuk memvalidasi bahwa appliance tidak dirusak selama pengiriman.

Aplikasi Pengesahan Transfer Appliance mendukung sistem operasi 64-bit berikut:

  • Kernel Linux 2.6.23 atau yang lebih baru
  • Microsoft Windows Server 2012 atau yang lebih baru
  • Microsoft Windows 10
  • Apple macOS 10.11 atau yang lebih baru

Untuk memvalidasi appliance, lakukan langkah berikut:

  1. Hubungkan perangkat:

    TA7

    1. Hubungkan kabel ethernet antara laptop dan port konfigurasi (port 3) di bagian depan perangkat:

    2. Hubungkan adaptor daya ke 2 stopkontak di bagian belakang perangkat, dan colokkan ke sumber daya menggunakan kabel yang disertakan:

    TA40 dan TA300 yang Dapat Dipasang di Rak

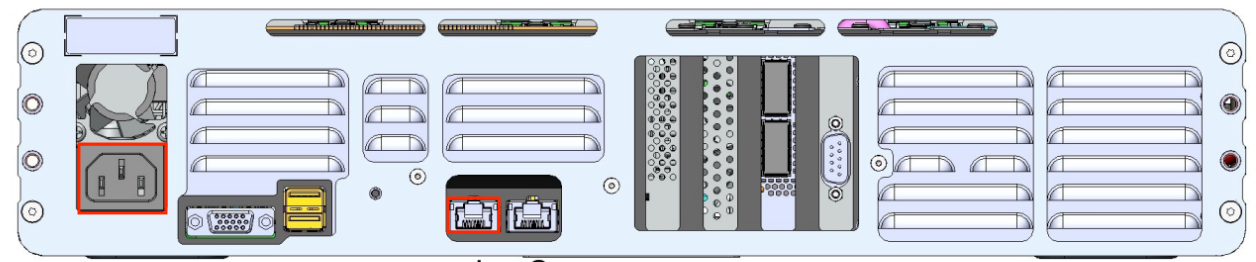

    1. Hubungkan kabel Cat6 antara port jaringan kiri dan laptop Anda.

    2. Hubungkan kabel daya yang disertakan ke stopkontak di peralatan dan ke stopkontak terbuka di unit distribusi daya (PDU).

      Koneksi kabel untuk Transfer Appliance

    TA40 dan TA300 Berdiri Sendiri

    1. Hubungkan kabel Cat6 antara port jaringan kiri dan laptop Anda.

      Port jaringan kiri

    2. Hubungkan kabel daya yang disertakan ke stopkontak di peralatan dan ke stopkontak terbuka di unit distribusi daya (PDU).

      Koneksi kabel untuk Transfer Appliance

  2. Nyalakan Transfer Appliance.

  3. Gunakan ping untuk memverifikasi bahwa Anda dapat menghubungi perangkat melalui port konfigurasinya:

    ping 169.254.20.1

    Contoh respons berikut menyerupai output yang ditampilkan:

    PING 169.254.20.1 (169.254.20.1) 56(84) bytes of data.
64 bytes from 169.254.20.1: icmp_seq=1 ttl=64 time=0.060 ms
64 bytes from 169.254.20.1: icmp_seq=2 ttl=64 time=0.039 ms
64 bytes from 169.254.20.1: icmp_seq=3 ttl=64 time=0.039 ms
^C
--- 169.254.20.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2045ms
rtt min/avg/max/mdev = 0.039/0.046/0.060/0.009 ms

  4. Untuk mendownload Aplikasi Attestasi Transfer Appliance ke laptop, lakukan hal berikut:

    Microsoft Windows

    1. Download Aplikasi Attestasi Transfer Appliance ke laptop Anda.

    2. Buka Command Prompt, lalu buka lokasi tempat Anda mendownload Aplikasi Attestasi Transfer Appliance.

    3. Untuk memvalidasi appliance, jalankan perintah berikut di laptop Anda:

      taattestator_x86_64-windows.exe

    Linux

    1. Di laptop, buka aplikasi terminal.

    2. Untuk mendownload Aplikasi Attestasi Transfer Appliance, jalankan perintah berikut di laptop Anda:

      wget https://storage.googleapis.com/transferappliance/attestator/taattestator_x86_64-linux

    3. Jalankan perintah berikut di laptop untuk memvalidasi appliance:

      chmod 0777 taattestator_x86_64-linux
./taattestator_x86_64-linux

    Apple macOS

    1. Buka aplikasi Terminal.

    2. Jalankan perintah berikut di laptop untuk mendownload Aplikasi Attestasi Transfer Appliance:

      curl -O https://storage.googleapis.com/transferappliance/attestator/taattestator_x86_64-darwin

    3. Jalankan perintah berikut di laptop untuk memvalidasi appliance:

      chmod 0777 taattestator_x86_64-darwin
./taattestator_x86_64-darwin

  5. Jika perangkat tidak dirusak selama pengiriman, aplikasi akan menampilkan Kode Sandi Pengesahan Transfer Perangkat.

  6. Untuk appliance ekspor data, setelah Anda menerima Kode Sandi Pengesahan Appliance Transfer di langkah sebelumnya, cari email berjudul "Google Transfer Appliance Delivered and Validation Steps" yang berisi petunjuk untuk mengirimkan Kode Sandi Pengesahan Appliance Transfer dan menerima kredensial. Lewati langkah berikutnya untuk pesanan ekspor data.

  7. Untuk appliance offline dan online, setelah Anda menerima Kode Sandi Pengesahan Transfer Appliance di langkah sebelumnya, lanjutkan dengan petunjuk berikut:

    Pastikan Anda memiliki izin berikut: * transferappliance.appliances.update * transferappliance.credentials.get

    Anda akan dapat mendapatkan izin yang diperlukan ini melalui peran khusus atau peran bawaan. Anda dapat menelusuri peran bawaan untuk izin tertentu.

    1. Buka halaman perangkat, lalu pilih perangkat.
    2. Buka Checklist Penyiapan.
    3. Cari dan pilih tugas "Periksa Integritas".
    4. Kirimkan Kode Sandi Pengesahan Transfer Appliance yang ditampilkan oleh appliance. Jika terjadi entri yang salah, coba masukkan kembali kode yang benar.
    5. Klik tombol "Get Credentials" untuk mengambil kredensial login.

    Jika perangkat tidak dirusak selama pengiriman, kredensial akan ditampilkan di konsol Google Cloud. Jika tidak, konsol Google Cloud akan menampilkan pesan error. Jika Anda mengalami error, hubungi Tim Transfer Appliance di data-support@google.com untuk mendapatkan bantuan.

Menghubungkan ke Transfer Appliance

Anda memerlukan detail login agar perangkat dapat terhubung ke jaringan. Tim Transfer Appliance memberikan detail login perangkat sebagai imbalan atas Kode Sandi Pengesahan Transfer Appliance yang menunjukkan bahwa perangkat tidak dirusak selama pengiriman.

  1. Setelah Anda memiliki detail login, hubungkan perangkat ke jaringan Anda:

    TA7

    Pastikan kabel Cat6 terhubung antara port konfigurasi (port 3) dan laptop Anda.

    Hubungkan kabel ethernet antara port 1 paling kiri di perangkat, dan port RJ45 terbuka yang terhubung ke jaringan Anda.

    TA40 dan TA300 yang Dapat Dipasang di Rak

    1. Pastikan kabel Cat6 terhubung antara port jaringan kiri dan laptop Anda.

    2. Hubungkan kabel Cat6 ke port jaringan yang tepat dan ke port RJ45 terbuka yang terhubung ke jaringan Anda.

      Port jaringan ditandai di perangkat.

    TA40 dan TA300 Berdiri Sendiri

    1. Pastikan kabel Cat6 terhubung antara port jaringan kiri dan laptop Anda.

    2. Hubungkan kabel Cat6 ke port jaringan yang tepat dan ke port RJ45 terbuka yang terhubung ke jaringan Anda.

      Port jaringan kanan

  2. Hubungkan ke peralatan:

    Windows

    1. Buka Putty.
    2. Untuk Connection type, pilih SSH.

    3. Di kolom Host Name, masukkan:

      169.254.20.1

    4. Untuk Connection type, pastikan SSH dipilih.
    5. Klik Buka.
    6. Masukkan nama pengguna yang diberikan oleh Tim Transfer Appliance saat diminta.
    7. Masukkan sandi yang diberikan oleh Tim Transfer Appliance saat diminta.

    Linux

    1. Jalankan perintah berikut:

      ssh USERNAME@169.254.20.1

      Mengganti USERNAME dengan nama pengguna yang diberikan oleh Tim Transfer Appliance.

    2. Masukkan sandi Transfer Appliance saat diminta.

    Mac

    1. Jalankan perintah berikut:

      ssh USERNAME@169.254.20.1

      Mengganti USERNAME dengan nama pengguna yang diberikan oleh Tim Transfer Appliance.

    2. Masukkan sandi Transfer Appliance saat diminta.

Peralatan mandiri menampilkan Ready for setup di layar status setelah Anda terhubung ke peralatan.

Mengonfigurasi software appliance

Sebelum mentransfer data ke Transfer Appliance, Anda harus memverifikasi status appliance dan mengonfigurasi software di appliance agar berfungsi di jaringan Anda.

Untuk mengonfigurasi software appliance, ikuti petunjuk di bawah ini:

  1. Verifikasi status perangkat dengan menjalankan perintah berikut dari laptop atau workstation yang terhubung ke perangkat:

    ta status

    Contoh respons berikut menyerupai output yang ditampilkan:

    TA7

    You are ready to configure the appliance.

Next steps:
» Configure the appliance using one of the following commands:
> ta config --data_port=RJ45 --ip=dhcp

» To set a static IP address and gateway, use the '--ip' and '--gw' flags. For example:
> ta config --data_port=RJ45 --ip=192.168.0.100/24 --gw=192.168.0.1

    TA40 dan TA300

    You are ready to configure the appliance.

Next steps:
» Configure the appliance using one of the following commands:
> ta config --data_port=RJ45 --ip=dhcp
> ta config --data_port=QSFP --ip=dhcp
» To set a static IP address and gateway, use the '--ip' and '--gw' flags. For example:
> ta config --data_port=RJ45 --ip=192.168.0.100/24 --gw=192.168.0.1
> ta config --data_port=QSFP --ip=192.168.0.100/24 --gw=192.168.0.1

  2. Konfigurasikan appliance. Anda dapat mengonfigurasi appliance untuk menggunakan DHCP guna mendapatkan alamat IP secara otomatis, atau Anda dapat mengonfigurasi appliance untuk menggunakan alamat IP statis. Jika memiliki lebih sedikit data, Anda dapat mempertimbangkan untuk mengurangi ukuran disk data dengan menentukan ukuran yang diperlukan. Tindakan ini akan mengurangi waktu untuk mengupload data ke cloud.

    Untuk mengonfigurasi appliance, jalankan perintah berikut:

    DHCP

    ta config --data_port=PORT --ip=dhcp [--proxy_addr=123.45.67.89]

    • Ganti PORT dengan port data yang Anda gunakan di perangkat, baik RJ45 maupun QSFP.

    • Secara opsional, gunakan flag --proxy_addr untuk menentukan alamat IP server proxy untuk transfer online.

    IP Statis

    ta config --data_port=PORT --ip=IP_ADDRESS/NETMASK --gw=GATEWAY_ADDRESS [--proxy_addr=123.45.67.89]

    Ganti kode berikut:

    • PORT: Port data yang Anda gunakan di perangkat, baik RJ45 maupun QSFP.

    • IP_ADDRESS: alamat IP untuk perangkat, atau dhcp untuk konfigurasi alamat IP otomatis.

    • NETMASK: Netmask dalam notasi CIDR. Tidak diperlukan jika Anda menggunakan DHCP.

    • GATEWAY_ADDRESS: Alamat IP gateway. Tidak diperlukan jika Anda menggunakan DHCP.

      Jika Anda tidak ingin menggunakan gateway dan hanya mengizinkan klien di subnet yang sama untuk terhubung ke Transfer Appliance, masukkan --gw=0.0.0.0 sebagai GATEWAY_ADDRESS.

    • Secara opsional, gunakan flag --proxy_addr untuk menambahkan dukungan proxy saat Anda melakukan transfer online dan memasukkan alamat IP untuk appliance.

    Jika Anda juga ingin mengubah ukuran disk data, gunakan flag berikut:

      [--data_size=SIZE]
    Ganti kode berikut:

    • SIZE: Ukuran data yang ingin Anda tentukan misalnya: 200T, 30TiB.

    Contoh respons berikut menyerupai output yang ditampilkan:

    Configuring, encrypting, and mounting data partition...
Verified partition settings for "/mnt/ta_metadata".
Partition key generated and encrypted.
Verifying partition settings and mounting data partition.
This may take several minutes to finish...
Mounted partition "/mnt/ta_data".
Verified partition settings for "/mnt/ta_data".
Data partition is mounted.
Mounting now permissible under "/mnt/ta_data_base/ta_mounts".
Customer fstab file "/opt/customer.fstab" created.
Network is configured.
Configured NFS share "/mnt/ta_data".
NFS share "/mnt/ta_data" is configured.

Appliance has been successfully configured. You can begin copying data.

Use these commands to mount the NFS share from your client:
> sudo mkdir /mnt/data
> sudo mount 192.168.0.100:/mnt/ta_data /mnt/data

Mengubah konfigurasi peralatan

Untuk mengubah konfigurasi Transfer Appliance, Anda dapat menggunakan perintah ta config sesering yang diperlukan dengan argumen alternatif untuk mengonfigurasi ulang setelan di appliance.
