Transfer Appliance erhalten

Empfang bestätigen

Wenn Sie die Transfer Appliance für die Datenaufnahme in der Cloud erhalten haben, führen Sie in der Google Cloud Console die folgenden Schritte aus:

  1. Sie benötigen die folgenden Berechtigungen:

    • transferappliance.appliances.update
    • transferappliance.orders.get
    • transferappliance.orders.update

    Sie können diese erforderlichen Berechtigungen über benutzerdefinierte Rollen oder vordefinierte Rollen erhalten. Sie können nach vordefinierten Rollen für eine bestimmte Berechtigung suchen.

  2. Rufen Sie die Seite „Haushaltsgeräte“ auf und wählen Sie das Gerät aus.

  3. Öffnen Sie die Checkliste für die Einrichtung.

  4. Rufen Sie die Aufgabe „Versand verfolgen und Empfang bestätigen“ auf.

  5. Klicken Sie auf die Schaltfläche „Bisherige Angaben bestätigen“. Daraufhin wird ein Pop-up-Fenster geöffnet, in dem Sie den Erhalt bestätigen können.

  6. Klicken Sie im Pop-up-Fenster nur dann auf die Schaltfläche „Bisherigen Erhalt bestätigen“, wenn Sie das Gerät tatsächlich erhalten haben. Andernfalls wird es als „ON_SITE“ markiert.

Paketinhalte prüfen

Sie sollten unbedingt vor dem Anschließen der Transfer Appliance prüfen, ob das Paket mit allen erforderlichen Kabeln und Geräten intakt angekommen ist. Wir sorgen dafür, dass Sie alles haben, was für eine erfolgreiche Datenübertragung notwendig ist.

Prüfen Sie nach Erhalt von Transfer Appliance, ob der Paketinhalt noch intakt ist. Gehen Sie dazu so vor:

TA7

  1. Der Versandkoffer und die manipulationssicheren Siegel müssen intakt sein.

    Mit einem manipulationssicheren Etikett gesichertes Case

  2. Schneiden Sie die manipulationssicheren Kabeletiketten mit einer Seitenschneider oder einem anderen Werkzeug, mit dem ein Draht mit einem Durchmesser von 2,5 Millimetern geschnitten werden kann. Öffnen Sie das Versandcase.

    Mit einem manipulationssicheren Etikett gesichertes Case

  3. Wenden Sie sich an das Transfer Appliance-Team, wenn eines der folgenden Elemente fehlt:

    Posten Beschreibung
    Umschlag mit Versandtasche, Kabelbinder und manipulationssicheren Tags
    2 Stromkabel
    2 Stromkabel
    Ethernetkabel
    Transfer Appliance
    2 Netzteile in einem Rahmen
    Staubschutz, an dessen Rückseite ein Schlüssel geklebt ist

Rackable TA40 und TA300

  1. Der Versandkoffer und die manipulationssicheren Siegel müssen intakt sein.

    Durch ein manipulationssicheres Etikett gesicherte D-Ringe

  2. Schneiden Sie das manipulationssichere Kabeletikett mit einer Seitenschneider oder einem anderen Werkzeug zum Schneiden von Drähten mit einem Durchmesser von 2,5 Millimetern durch. Öffnen Sie das Versandcase.

  3. Wenden Sie sich an das Transfer Appliance-Team, wenn eines der folgenden Elemente fehlt:

    Posten Beschreibung
    Ein Foto mit einem NEMA-Kabel (5–15p auf c13) NEMA-Kabel (5-15p auf c13)
    Ein Foto mit einem c14 auf c13-Kabel C14-auf-C13-Kabel für das Anschließen an die Stromverteilungseinheit (PDU)
    Ein Foto mit einem Netzwerkkabel der Kategorie 6 Netzwerkkabel der Kategorie 6 (Cat6)
    Ein Foto mit einem QSFP+ Twinax-Kupfernetzwerkkabel QSFP+ Twinax-Kupfernetzwerkkabel
    Ein Foto mit einem QSFP+ auf 4xSFP+-Netzwerkkabel QSFP+ auf 4xSFP+-Netzwerkkabel
    Ein Foto mit einem USB-auf-Seriell-Adapterkabel USB-auf-Seriell-Adapterkabel – nur auf Anweisung des Transfer Appliance-Teams verwenden
    Ein Foto mit einem seriellen Stecker-auf-Buchse-Adapter Serieller Stecker-auf-Buchse-Adapter
    Foto eines manipulationssicheren Kabeletiketts Manipulationssicheres Kabeletikett
    Beispiel für ein Bindeetikett Bindeetikett
    Beispiel für einen Kabelbinder Kabelbinder
    Beispiel für eine Versandetikettentasche Versandetikettentasche
    Foto einer Transfer Appliance in einem geöffneten Versandkoffer Transfer Appliance

Freistehende TA40 und TA300

  1. Der Versandkoffer und die manipulationssicheren Siegel müssen intakt sein.

    Mit manipulationssicheren Tags gesicherter Koffer

  2. Schneiden Sie das manipulationssichere Kabeletikett mit einer Seitenschneider oder einem anderen Werkzeug zum Schneiden von Drähten mit einem Durchmesser von 2,5 Millimetern durch. Öffnen Sie das Versandcase.

  3. Wenden Sie sich an das Transfer Appliance-Team, wenn eines der folgenden Elemente fehlt:

    Element Beschreibung
    Ein Foto mit einem NEMA-Kabel (5–15p auf c13) NEMA-Kabel (5-15p auf c13)
    Ein Foto mit einem c14 auf c13-Kabel C14-auf-C13-Kabel für das Anschließen an die Stromverteilungseinheit (PDU)
    Ein Foto mit einem Netzwerkkabel der Kategorie 6 Netzwerkkabel der Kategorie 6 (Cat6)
    Ein Foto mit einem QSFP+ Twinax-Kupfernetzwerkkabel QSFP+ Twinax-Kupfernetzwerkkabel
    Ein Foto mit einem QSFP+ auf 4xSFP+-Netzwerkkabel QSFP+ auf 4xSFP+-Netzwerkkabel
    Ein Foto mit einem USB-auf-Seriell-Adapterkabel USB-auf-Seriell-Adapterkabel – nur auf Anweisung des Transfer Appliance-Teams verwenden
    Ein Foto mit einem seriellen Stecker-auf-Buchse-Adapter Serieller Stecker-auf-Buchse-Adapter
    Foto eines manipulationssicheren Kabeletiketts Manipulationssicheres Kabeletikett

Appliance prüfen

Bevor Sie die Appliance mit Ihrem Netzwerk verbinden, müssen Sie eine kleine Anwendung auf Ihrem Laptop ausführen, um zu prüfen, ob die Appliance während des Versands manipuliert wurde.

Die Transfer Appliance Attestation Application unterstützt die folgenden 64-Bit-Betriebssysteme:

  • Linux-Kernel 2.6.23 oder höher
  • Microsoft Windows Server 2012 oder höher
  • Microsoft Windows 10
  • Apple macOS 10.11 oder höher

So prüfen Sie die Appliance:

  1. So schließen Sie das Gerät an:

    TA7

    1. Verbinden Sie den Laptop über das Ethernetkabel mit dem Konfigurationsanschluss (Port 3) an der Vorderseite der Appliance:

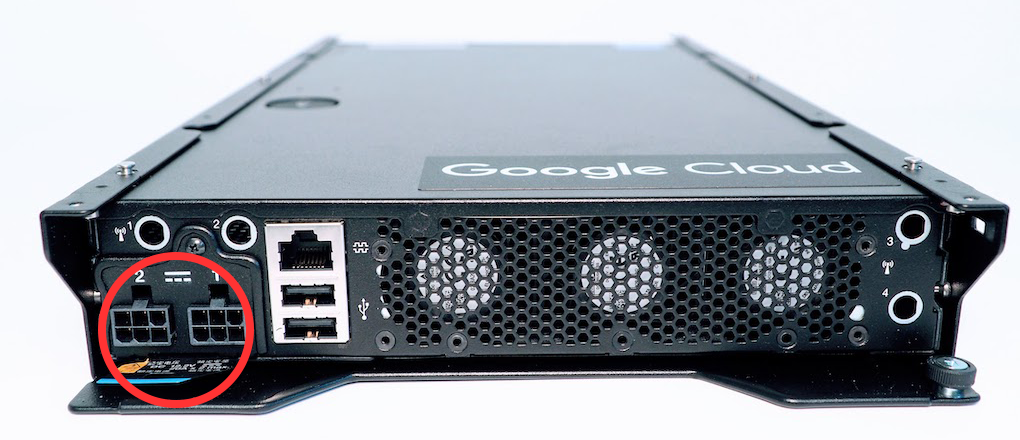

    2. Schließen Sie die Netzteile an die beiden Steckdosen auf der Rückseite des Geräts an und verbinden Sie sie mithilfe der mitgelieferten Kabel mit einer Stromquelle:

    Rackable TA40 und TA300

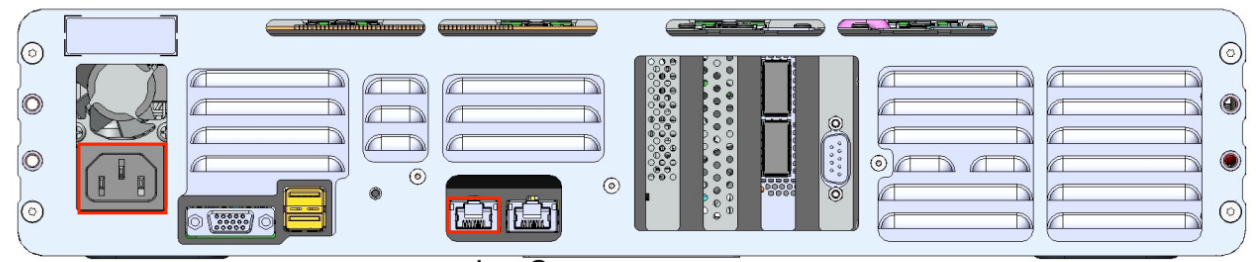

    1. Verbinden Sie ein Cat6-Kabel zwischen dem linken Netzwerkport und Ihrem Laptop.

    2. Schließen Sie das mitgelieferte Kabel an die Netzteilbuchse der Appliance und an eine freie Steckdose einer Stromverteilungseinheit (PDU) an.

      Kabelverbindungen für Transfer Appliance

    Freistehende TA40 und TA300

    1. Verbinden Sie ein Cat6-Kabel zwischen dem linken Netzwerkport und Ihrem Laptop.

      Linker Netzwerkport

    2. Schließen Sie das mitgelieferte Kabel an die Netzteilbuchse der Appliance und an eine freie Steckdose einer Stromverteilungseinheit (PDU) an.

      Kabelverbindungen für Transfer Appliance

  2. Schalten Sie Transfer Appliance ein

  3. Verwenden Sie ping, um zu prüfen, ob Sie die Appliance über den Konfigurationsport erreichen können:

    ping 169.254.20.1

    Die folgende Beispielantwort sieht ungefähr so aus wie die zurückgegebene Ausgabe:

    PING 169.254.20.1 (169.254.20.1) 56(84) bytes of data.
64 bytes from 169.254.20.1: icmp_seq=1 ttl=64 time=0.060 ms
64 bytes from 169.254.20.1: icmp_seq=2 ttl=64 time=0.039 ms
64 bytes from 169.254.20.1: icmp_seq=3 ttl=64 time=0.039 ms
^C
--- 169.254.20.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2045ms
rtt min/avg/max/mdev = 0.039/0.046/0.060/0.009 ms

  4. So laden Sie die Transfer Appliance-Bestätigungsanwendung auf Ihren Laptop herunter:

    Microsoft Windows

    1. Laden Sie die Transfer Appliance-Bestätigungsanwendung auf Ihren Laptop herunter.

    2. Öffnen Sie eine Eingabeaufforderung und gehen Sie zu dem Speicherort, an dem Sie die Transfer Appliance-Bestätigungsanwendung heruntergeladen haben.

    3. Führen Sie den folgenden Befehl auf Ihrem Laptop aus, um die Appliance zu prüfen:

      taattestator_x86_64-windows.exe

    Linux

    1. Öffnen Sie auf Ihrem Laptop eine Terminalanwendung.

    2. Führen Sie den folgenden Befehl auf Ihrem Laptop aus, um die Transfer Appliance-Bestätigungsanwendung herunterzuladen:

      wget https://storage.googleapis.com/transferappliance/attestator/taattestator_x86_64-linux

    3. Führen Sie die folgenden Befehle auf Ihrem Laptop aus, um die Appliance zu validieren:

      chmod 0777 taattestator_x86_64-linux
./taattestator_x86_64-linux

    Apple macOS

    1. Öffnen Sie die Terminalanwendung.

    2. Führen Sie den folgenden Befehl auf Ihrem Laptop aus, um die Transfer Appliance-Zertifizierungsanwendung herunterzuladen:

      curl -O https://storage.googleapis.com/transferappliance/attestator/taattestator_x86_64-darwin

    3. Führen Sie die folgenden Befehle auf Ihrem Laptop aus, um die Appliance zu validieren:

      chmod 0777 taattestator_x86_64-darwin
./taattestator_x86_64-darwin

  5. Wenn die Appliance während des Versands nicht manipuliert wurde, gibt die App einen Bestätigungscode für die Transfer Appliance zurück.

  6. Wenn Sie für die Datenexport-Appliance im vorherigen Schritt den Bestätigungscode für die Datenüberprüfung erhalten haben, suchen Sie nach der E-Mail mit dem Betreff „Google Transfer Appliance Delivered and Validation Steps“ (Google Transfer Appliance – Zustellung und Schritte zur Validierung). Darin finden Sie eine Anleitung zum Senden des Bestätigungscodes für die Datenüberprüfung und zum Empfangen der Anmeldedaten. Überspringen Sie den nächsten Schritt für den Datenexportauftrag.

  7. Sobald Sie für die Offline- und Online-Appliance im vorherigen Schritt den Bestätigungspasscode für die Transfer Appliance erhalten haben, fahren Sie mit der folgenden Anleitung fort:

    Sie benötigen die folgenden Berechtigungen: * transferappliance.appliances.update * transferappliance.credentials.get

    Sie können diese erforderlichen Berechtigungen über benutzerdefinierte Rollen oder vordefinierte Rollen erhalten. Sie können nach vordefinierten Rollen für eine bestimmte Berechtigung suchen.

    1. Rufen Sie die Seite „Geräte“ auf und wählen Sie das Gerät aus.
    2. Öffnen Sie die Checkliste für die Einrichtung.
    3. Suchen Sie die Aufgabe „Integrität prüfen“ und wählen Sie sie aus.
    4. Reichen Sie den von der Appliance zurückgegebenen Bestätigungscode für die Transfer Appliance ein. Falls Sie einen falschen Code eingegeben haben, versuchen Sie es noch einmal.
    5. Klicken Sie auf die Schaltfläche „Anmeldedaten abrufen“, um die Anmeldedaten abzurufen.

    Wenn das Gerät während des Versands nicht manipuliert wurde, werden die Anmeldedaten in der Google Cloud Console angezeigt. Andernfalls wird in der Google Cloud Console eine Fehlermeldung angezeigt. Wenn ein Fehler auftritt, wenden Sie sich bitte an das Transfer Appliance-Team unter data-support@google.com.

Mit Transfer Appliance verbinden

Sie benötigen die Anmeldedaten der Appliance, um eine Verbindung herzustellen. Das Transfer Appliance-Team stellt die Anmeldedaten für die Appliance im Austausch gegen einen Transfer Appliance-Bestätigungscode bereit, der darauf hinweist, dass die Appliance während des Versands nicht manipuliert wurde.

  1. Nachdem Sie die Anmeldedaten haben, verbinden Sie die Appliance mit Ihrem Netzwerk:

    TA7

    Lassen Sie das Cat6-Kabel zwischen dem Konfigurations-Port (Port 3) und Ihrem Laptop angeschlossen.

    Verbinden Sie den Port 1 ganz links an der Appliance über ein Ethernetkabel mit einem offenen RJ-45-Port, der mit Ihrem Netzwerk verbunden ist.

    Rackable TA40 und TA300

    1. Behalten Sie das Cat6-Kabel zwischen dem linken Netzwerkport und Ihrem Laptop bei.

    2. Verbinden Sie ein Cat6-Kabel mit dem rechten Netzwerkport und mit einem offenen RJ-45-Port, der mit Ihrem Netzwerk verbunden ist.

      Netzwerkport auf der Appliance hervorgehoben

    Freistehende TA40 und TA300

    1. Lassen Sie das Cat6-Kabel zwischen dem linken Netzwerkport und Ihrem Laptop angeschlossen.

    2. Verbinden Sie ein Cat6-Kabel mit dem rechten Netzwerkport und mit einem offenen RJ-45-Port, der mit Ihrem Netzwerk verbunden ist.

      Rechter Netzwerkport

  2. Stellen Sie eine Verbindung zur Appliance her:

    Windows

    1. Öffnen Sie Putty.
    2. Wählen Sie SSH als Verbindungstyp aus.

    3. Geben Sie folgendes in das Feld Hostname ein:

      169.254.20.1

    4. Prüfen Sie, ob SSH für Verbindungstyp ausgewählt ist.
    5. Klicken Sie auf Öffnen.
    6. Geben Sie den vom Transfer Appliance-Team bereitgestellten Nutzernamen ein, wenn Sie dazu aufgefordert werden.
    7. Geben Sie das vom Transfer Appliance-Team bereitgestellte Passwort ein, wenn Sie dazu aufgefordert werden.

    Linux

    1. Führen Sie dazu diesen Befehl aus:

      ssh USERNAME@169.254.20.1

      Ersetzen Sie USERNAME durch den vom Transfer Appliance-Team bereitgestellten Nutzernamen.

    2. Geben Sie das Transfer Appliance-Passwort ein, wenn Sie dazu aufgefordert werden.

    Mac

    1. Führen Sie dazu diesen Befehl aus:

      ssh USERNAME@169.254.20.1

      Ersetzen Sie USERNAME durch den vom Transfer Appliance-Team bereitgestellten Nutzernamen.

    2. Geben Sie das Transfer Appliance-Passwort ein, wenn Sie dazu aufgefordert werden.

Bei einem freistehenden Gerät wird auf dem Statusbildschirm Ready for setup angezeigt, nachdem Sie eine Verbindung zum Gerät hergestellt haben.

Appliance-Software konfigurieren

Bevor Sie Daten an die Transfer Appliance übertragen, müssen Sie den Status der Appliance prüfen und die Software so konfigurieren, dass sie in Ihrem Netzwerk funktioniert.

So konfigurieren Sie die Software der Appliance:

  1. Prüfen Sie den Status der Appliance. Führen Sie dazu den folgenden Befehl auf dem Laptop oder Computer, der mit der Appliance verbunden ist, aus:

    ta status

    Die folgende Beispielantwort sieht ungefähr so aus wie die zurückgegebene Ausgabe:

    TA7

    You are ready to configure the appliance.

Next steps:
» Configure the appliance using one of the following commands:
> ta config --data_port=RJ45 --ip=dhcp

» To set a static IP address and gateway, use the '--ip' and '--gw' flags. For example:
> ta config --data_port=RJ45 --ip=192.168.0.100/24 --gw=192.168.0.1

    TA40 und TA300

    You are ready to configure the appliance.

Next steps:
» Configure the appliance using one of the following commands:
> ta config --data_port=RJ45 --ip=dhcp
> ta config --data_port=QSFP --ip=dhcp
» To set a static IP address and gateway, use the '--ip' and '--gw' flags. For example:
> ta config --data_port=RJ45 --ip=192.168.0.100/24 --gw=192.168.0.1
> ta config --data_port=QSFP --ip=192.168.0.100/24 --gw=192.168.0.1

  2. Konfigurieren Sie die Appliance. Die Appliance lässt sich so konfigurieren, dass DHCP zum Abrufen einer IP-Adresse verwendet wird. Sie können die Appliance auch so konfigurieren, dass sie eine statische IP-Adresse verwendet. Wenn Sie weniger Daten haben, können Sie die Größe des Datenlaufwerks reduzieren, indem Sie die erforderliche Größe angeben. Dadurch verkürzt sich die Zeit für den Upload der Daten in die Cloud.

    Führen Sie den folgenden Befehl aus, um die Appliance zu konfigurieren:

    DHCP

    ta config --data_port=PORT --ip=dhcp [--proxy_addr=123.45.67.89]

    • Ersetzen Sie PORT durch den Datenport, den Sie auf der Appliance verwenden. Entweder RJ45 oder QSFP.

    • Optional können Sie mit dem Flag --proxy_addr eine Proxyserver-IP-Adresse für Onlineübertragungen angeben.

    Statische IP-Adresse

    ta config --data_port=PORT --ip=IP_ADDRESS/NETMASK --gw=GATEWAY_ADDRESS [--proxy_addr=123.45.67.89]

    Dabei gilt:

    • PORT: Der Datenport, den Sie auf der Appliance verwenden. Entweder RJ45 oder QSFP.

    • IP_ADDRESS: Die IP-Adresse für die Appliance oder dhcp für die automatische IP-Adresskonfiguration.

    • NETMASK: Die Netzmaske in CIDR-Notation. Nicht erforderlich, wenn Sie DHCP verwenden.

    • GATEWAY_ADDRESS: Die IP-Adresse des Gateways. Nicht erforderlich, wenn Sie DHCP verwenden.

      Wenn Sie kein Gateway verwenden und nur Clients im selben Subnetz eine Verbindung zur Transfer Appliance zulassen möchten, geben Sie --gw=0.0.0.0 als GATEWAY_ADDRESS ein.

    • Optional können Sie das Flag --proxy_addr verwenden, um Proxy-Unterstützung hinzuzufügen, wenn Sie Onlineübertragungen ausführen, und die IP-Adresse für die Appliance eingeben.

    Wenn Sie auch die Größe des Datenlaufwerks ändern möchten, verwenden Sie das folgende Flag:

      [--data_size=SIZE]
    Ersetzen Sie Folgendes:

    • SIZE: Die gewünschte Datengröße, z. B. 200T oder 30TiB.

    Die folgende Beispielantwort sieht ungefähr so aus wie die zurückgegebene Ausgabe:

    Configuring, encrypting, and mounting data partition...
Verified partition settings for "/mnt/ta_metadata".
Partition key generated and encrypted.
Verifying partition settings and mounting data partition.
This may take several minutes to finish...
Mounted partition "/mnt/ta_data".
Verified partition settings for "/mnt/ta_data".
Data partition is mounted.
Mounting now permissible under "/mnt/ta_data_base/ta_mounts".
Customer fstab file "/opt/customer.fstab" created.
Network is configured.
Configured NFS share "/mnt/ta_data".
NFS share "/mnt/ta_data" is configured.

Appliance has been successfully configured. You can begin copying data.

Use these commands to mount the NFS share from your client:
> sudo mkdir /mnt/data
> sudo mount 192.168.0.100:/mnt/ta_data /mnt/data

Appliance-Konfigurationen ändern

Wenn Sie die Konfigurationen der Transfer Appliance ändern möchten, können Sie den Befehl ta config beliebig oft mit alternativen Argumenten verwenden, um die Einstellungen auf der Appliance neu zu konfigurieren.

Nächste Schritte
