用例：审核网络性能

假设您是负责支持包含多个负载均衡应用的网络的网络管理员。您被要求审核支持那些应用的网络配置，以确保配置与网络的预期状态保持一致。通过执行此审核，您可以确保客户获得的应用延迟时间尽可能短。

以下用例演示了网络拓扑如何帮助您检查现有配置。例如，您可以检查所有客户端请求是否由与客户端最近的 Google Cloud 区域中的应用实例处理。您还可以确保跨区域流量较低，因为该流量来自全局复制数据的数据库。

拓扑概览

该部署跨越三个 Google Cloud 区域（us-central1、europe-west1 和 asia-east1）。所有外部客户端请求均由单个外部应用负载均衡器处理，该负载均衡器在三个区域的每个区域中都有多个后端。最近的 Google Cloud 区域中的应用实例负责处理来自三个业务区域（美洲、欧洲、中东和非洲地区以及亚太地区）之一的客户请求。

下图显示了该部署的顶级层次结构。

资源和流量路径

在此示例中，项目包含以下 Google Cloud 资源：

  • 1 个 HTTPS 负载均衡器

  • 4 个后端服务：browse、shopping_cart、checkout 和 feeds

  • 12 个实例组（它们是负载均衡器的后端）

    在这三个地区中，每个后端服务都有一个实例组。

  • 3 个数据库实例，每个地区一个

您预计来自某些国家/地区的流量会进入以下位置：

  • 来自 Americas 业务地区的国家/地区的流量会进入 us-central1 地区的后端。例如，来自加拿大外部客户的流量会通过负载均衡器到达 us-central1 区域中的 checkout 后端。
  • 来自 EMEA 业务地区的国家/地区的流量会进入 europe-west1 地区的后端。例如，来自波兰外部客户的流量会通过负载均衡器到达 europe-west1 区域中的 checkout 后端。
  • 来自 APAC 业务地区的国家/地区的流量会进入 asia-east1 地区的后端。例如，来自日本外部客户端的流量会流经负载均衡器进入 asia-east1 地区的 checkout 后端。
  • 传输到数据库实例的流量来自同一地区中的后端。例如，asia-east1 中的后端仅会将数据发送到 asia-east1 中的数据库实例。
  • 跨区域流量仅限于数据库复制。例如，us-central1 和 europe-west1 之间的流量仅会在这些区域中的数据库实例之间传播。

意外的流量

在此情景中，您发现来自 EMEA 业务地区的流量现在将进入两个不同的 Google Cloud 地区：us-central1 和 europe-west1。通过使用网络拓扑，您发现某个后端被过度利用。

  1. 您想检查通过负载平衡器的外部流量最终是否流向正确的 Google Cloud 区域。您可以过滤图表以仅显示外部负载均衡器 shopping-site-lb 的流量。

    应用过滤条件后，网络拓扑仅显示与负载均衡器相关的连接，如以下示例所示。

  2. 您将鼠标指针悬停在每个业务地区上，以突出显示与该地区的通信。

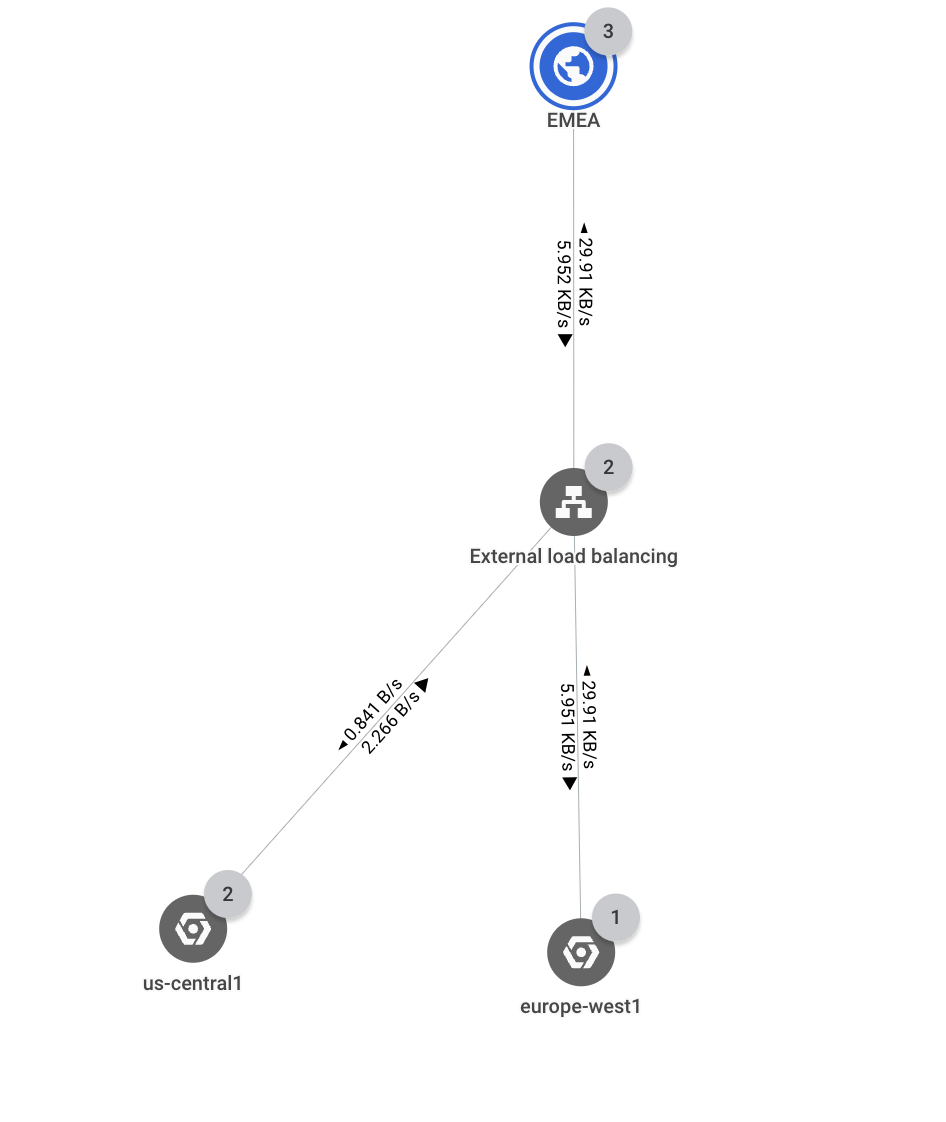

    将鼠标指针悬停在美洲和亚太地区上时，您会看到流量进入最近的 Google Cloud 地区：分别为 us-central1 和 asia- east1。但是，将指针悬停在欧洲、中东和非洲地区上时，您会看到流量进入 us-central1 和 europe-west1。理想情况下，为了减少延迟，来自欧洲、中东和非洲地区的所有流量都应进入 europe-west1。

  3. 接下来，您点击欧洲、中东和非洲地区来研究它与 Google Cloud 地区之间的吞吐量。网络拓扑会覆盖每个连接的带宽值。您可以看到流量进入 us-central1 的速度约为每秒 0.58 字节，进入 europe-west1 的速度为每秒 29.9 千字节。您知道大多数流量都按预期定向，但是有些流量正在流向 us-central1。

    1该图仅供参考。它的数据不能反映具体用例。

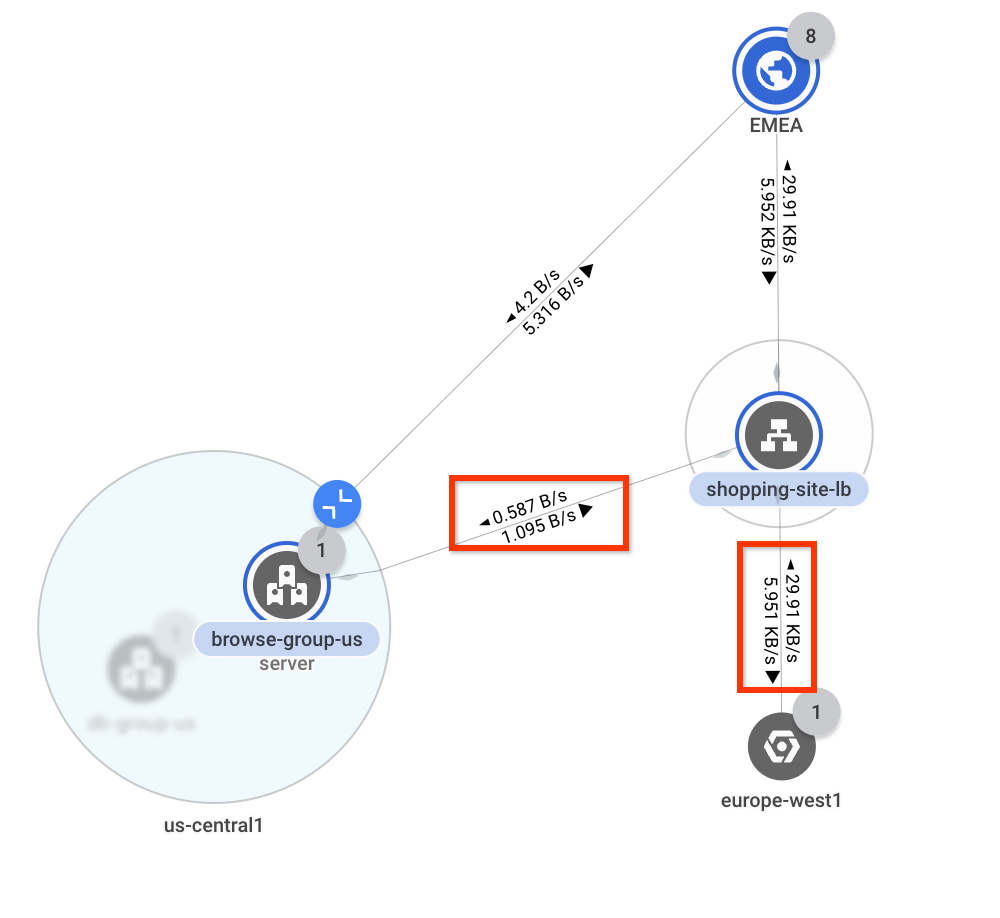

  4. 为了进一步调查，请展开 us-central1 以查看流量方向。因为在该地区中只有一个网络具有单个子网，所以网络拓扑不会显示层次结构的那些级别，而是跳到实例组。

    您会看到流量进入与负载平衡器的后端服务关联的实例组。由于进入 europe-west1 的流量相对较少，因此 europe-west1 中的资源可能会被过度利用，并导致流量溢出到 us-central1。

    1该图仅供参考。它的数据不能反映具体用例。

  5. 为了证实您的结论，请展开 europe-west1 区域，直至到达与同一负载均衡器的后端服务关联的实例为止。网络拓扑在该实例的详细信息窗格中显示时间序列图表。

    在图表中，您注意到该实例的 CPU 利用率为 81%。此示例的阈值为 80%，指示该实例已超额订阅。您可以通过纵向扩容实例组来解决此问题，以便流量返回理想的流向。

    1该图仅供参考。它的数据不能反映具体用例。

区域间流量

在以下部分中，您检查各区域之间的内部流量是否仅限于数据库实例流量。

  1. 如需关注内部流量，请在拓扑配置列表中仅选中实例和 Cloud NAT 网关复选框。因为您只查看应用中的流量，所以不需要查看外部客户端和外部负载均衡器流量。

  2. 展开 asia-east1 地区，然后看到 5 个实例组。这些实例组不按网络、子网或可用区聚合，因为它们都在同一网络、子网等中。

    您会注意到，只有一个实例组 (db-group-asia) 包含区域间流量的路径。所有其他实例组均在该区域内进行通信。

    您继续展开db-group-asia 组，直至到达基础实体。在此场景中，基本实体是充当数据库服务器的虚拟机实例 (db-instance-asia)。它正在与其他区域进行通信以复制数据，这正是您所期望的，因此不需要进一步的研究。̦

    1该图仅供参考。它的数据不能反映具体用例。
