Monitoring ダッシュボードの主要な指標で環境の健全性とパフォーマンスをモニタリングする

Cloud Composer 1 | Cloud Composer 2

このページでは、Monitoring ダッシュボードの主要な指標を使用して Cloud Composer 環境全体の健全性とパフォーマンスをモニタリングする方法について説明します。

はじめに

このチュートリアルでは、環境レベルの健全性とパフォーマンスの概要を示すことができる重要な Cloud Composer のモニタリング指標に焦点を当てています。

Cloud Composer には、環境の全体的な状態を記述する複数の指標が用意されています。このチュートリアルのモニタリングガイドラインは、Cloud Composer 環境の [Monitoring] ダッシュボードで公開されている指標に基づいています。

このチュートリアルでは、環境のパフォーマンスと健全性に関する問題の主な指標として機能する主要な指標と、各指標を是正措置として解釈して、環境を健全に保つためのガイドラインについて説明します。また、指標ごとにアラートルールを設定し、サンプルの DAG を実行してから、これらの指標とアラートを使用して環境のパフォーマンスを最適化します。

目標

費用

このチュートリアルでは、課金対象である次の Google Cloud コンポーネントを使用します。

Cloud Composer（追加費用を参照）
Cloud Monitoring

このチュートリアルを終了した後、作成したリソースを削除すると、それ以上の請求は発生しません。詳しくは、クリーンアップをご覧ください。

準備

このセクションでは、チュートリアルを開始する前に必要なアクションについて説明します。

プロジェクトを作成して構成する

このチュートリアルでは、Google Cloud プロジェクトが必要です。プロジェクトは、次のように構成します:

Google Cloud コンソールで、プロジェクトを選択または作成します:

プロジェクトセレクタに移動
プロジェクトに対して課金が有効になっていることを確認します。、プロジェクトで課金が有効になっているかどうかを確認する方法をご覧ください。
Google Cloud プロジェクトのユーザーが、必要なリソースを作成するための次のロールを持っていることを確認します。
- 環境とストレージオブジェクトの管理者 (roles/composer.environmentAndStorageObjectAdmin)
- Compute 管理者（roles/compute.admin）
- Monitoring 編集者（roles/monitoring.editor）

プロジェクトでAPI を有効にする

Enable the Cloud Composer API.

Enable the API

Cloud Composer 環境を作成する

Cloud Composer 2 環境を作成する.

この手順の一環として、Cloud Composer v2 API サービスエージェント拡張機能（roles/composer.ServiceAgentV2Ext）ロールを Composer サービスエージェントアカウントに付与します。Cloud Composer では、このアカウントを使用して Google Cloud プロジェクトでオペレーションを実行します。

環境レベルの健全性とパフォーマンスに関する主要な指標を確認する

このチュートリアルでは、環境の全体的な健全性とパフォーマンスの概要を示す主要な指標に重点を置いています。

Google Cloud コンソールの Monitoring ダッシュボードには、環境内の傾向のモニタリングや Airflow コンポーネントと Cloud Composer リソースに関する問題の特定に使用できるさまざまな指標とグラフが含まれています。

各 Cloud Composer 環境には独自の Monitoring ダッシュボードがあります。

以下の主要な指標について理解し、Monitoring ダッシュボードの各指標を見つけます。

Google Cloud コンソールで [環境] ページに移動します。

[環境] に移動
環境のリストで、ご利用の環境の名前をクリックします。[環境の詳細] ページが開きます。
[Monitoring] タブに移動します。
[概要] セクションを選択し、ダッシュボードの [環境の概要] 項目を見つけて、[環境の健全性（Airflow モニタリング DAG）] 指標を確認します。
- このタイムラインは、Cloud Composer 環境の健全性を示します。緑色の環境の健全性バーは、環境が正常であることを示し、異常な環境のステータスは赤で示されます。
- Cloud Composer は、airflow_monitoring という名前の liveness DAG を数分ごとに実行します。liveness DAG の実行が正常に終了すると、健全性のステータスは True になります。liveness DAG の実行に失敗した場合（Pod のエビクション、外部のプロセスの終了、メンテナンスなど）、健全性のステータスは False になります。
[SQL データベース] セクションを選択し、ダッシュボードで [データベースの健全性] 項目を見つけて、[データベースの健全性] 指標を確認します。
- このタイムラインには、環境の Cloud SQL インスタンスへの接続のステータスが表示されます。緑色のデータベースの健全性バーは接続を示し、接続に失敗した場合は赤色で表示されます。
- Airflow モニタリング Pod はデータベースに定期的に ping し、接続を確立できる場合は True、確立できない場合は False として健全性のステータスを報告します。
[データベースの健全性] 項目で、[データベースの CPU 使用率] と [データベースのメモリ使用量] の指標を確認します。
- データベースの CPU 使用率のグラフには、環境の Cloud SQL データベースインスタンスによる CPU コアの使用率と使用可能なデータベース CPU の合計上限が表示されます。
- データベースのメモリ使用量のグラフには、環境の Cloud SQL データベースインスタンスによるメモリ使用量と、使用可能なデータベースメモリの合計上限が表示されます。
[スケジューラ] セクションを選択し、ダッシュボードの [スケジューラのハートビート] 項目を見つけて、[スケジューラのハートビート] 指標を確認します。
- このタイムラインには、Airflow スケジューラの正常性が表示されます。 Airflow スケジューラの問題を特定するには、赤い領域を確認します。環境に複数のスケジューラがある場合、少なくとも 1 つのスケジューラが応答している限り、ハートビートステータスは正常です。
- 最後のハートビートの受信が現在の時刻の 30 秒（デフォルト値）を超えた場合、スケジューラは異常とみなされます。
[DAG の統計情報] セクションを選択し、ダッシュボードで [強制終了したゾンビタスク] 項目を見つけて、[強制終了したゾンビタスク] 指標を確認します。
- このグラフは、短い時間枠で強制終了されたゾンビタスクの数を示します。ゾンビタスクは、多くの場合、Airflow プロセスの外部終了（タスクのプロセスが強制終了されたなど）によって発生します。
- Airflow スケジューラは、ゾンビタスクを定期的に強制終了します（このグラフに反映されています）。
[ワーカー] セクションを選択し、ダッシュボードで [ワーカーコンテナの再起動] 項目を見つけて、[ワーカーコンテナの再起動] 指標を確認します。
- グラフは、個々のワーカーコンテナを再起動した合計数を示します。コンテナの再起動が多すぎると、サービスや、依存関係としてそれを使用するダウンストリームの他のサービスの可用性に影響する可能性があります。

主要な指標のベンチマークと考えられる是正措置について学ぶ

次のリストは、問題を示す可能性のあるベンチマーク値と、これらの問題に対処するために実行できる是正措置を示しています。

環境の健全性（Airflow モニタリング DAG）
- 4 時間の時間枠で 90% 未満の成功率
- 障害は、環境が過負荷になったり、誤動作したりするなど、Pod のエビクションやワーカーの終了を意味する場合があります。環境の健全性タイムラインの赤色の領域は、通常、個々の環境コンポーネントの他の健全性バーにある赤色の領域と相関しています。Monitoring ダッシュボードで他の指標を確認して、根本原因を特定します。
データベースのヘルス
- 4 時間の時間枠で 95% 未満の成功率
- 障害とは、Airflow データベースへの接続に問題があることを意味します。これは、データベースが過負荷状態（たとえば、データベース接続中の CPU 使用率が高い、またはやメモリ使用量が多いなど）であることによる、データベースのクラッシュやダウンタイムが考えられます。こうした現象は、DAG がグローバルに定義した多くの Airflow や環境変数を使用している場合など、最適ではない DAG が原因でよく発生します。根本原因を特定するには、SQL データベースリソースの使用状況の指標を確認します。データベース接続に関連するエラーのスケジューラログを調べることもできます。
データベースの CPU とメモリ使用量
- 12 時間の枠内で CPU またはメモリの平均使用率が 80% を超えている
- データベースが過負荷状態になっている可能性があります。DAG の実行とデータベースの CPU またはメモリ使用量の急増との相関を分析します。
  - 実行中のクエリと接続の最適化による効率的な DAG を通じて、または負荷を時間の経過とともに均等に分散させることで、データベースの負荷を軽減できます。
  - 別の方法として、データベースにより多くの CPU またはメモリを割り当てることもできます。データベースリソースは環境の環境サイズプロパティによって制御され、環境はより大きなサイズにスケーリングされる必要があります。
スケジューラのハートビート
- 4 時間の時間枠で 90% 未満の成功率
- スケジューラにより多くのリソースを割り当てるか、スケジューラの数を 1 から 2 に増やします（推奨）。
強制終了したゾンビタスク
- 24 時間あたり複数のゾンビタスク
- ゾンビタスクの最も一般的な理由は、環境のクラスタ内の CPU リソースやメモリリソースが不足していることです。ワーカーリソースの使用状況のグラフを確認し、ワーカーにより多くのリソースを割り当てます。または、タスクをゾンビと見なす前にスケジューラが待機する時間を長くするように、ゾンビタスクのタイムアウトを増やします。
ワーカーコンテナの再起動
- 24 時間あたり複数の再起動
- 最も一般的な理由は、ワーカーのメモリまたはストレージが不足していることです。ワーカーリソースの使用量を確認し、ワーカーにより多くのメモリまたはストレージを割り当てます。リソース不足が理由でない場合は、ワーカーの再起動インシデントのトラブルシューティングを確認し、Logging クエリを使用して、ワーカーの再起動の理由を見つけます。

通知チャンネルを作成する

通知チャンネルを作成するの手順に従って、メール通知チャンネルを作成します。

通知チャンネルの詳細については、通知チャンネルを管理するをご覧ください。

アラートポリシーを作成する

このチュートリアルの前のセクションで説明したベンチマークに基づいてアラートポリシーを作成し、指標の値を継続的にモニタリングして、指標が条件に違反した場合に通知を受け取ります。

コンソール

Monitoring ダッシュボードに表示される各指標のアラートを設定するには、対応する項目の隅にあるベルのアイコンをクリックします。

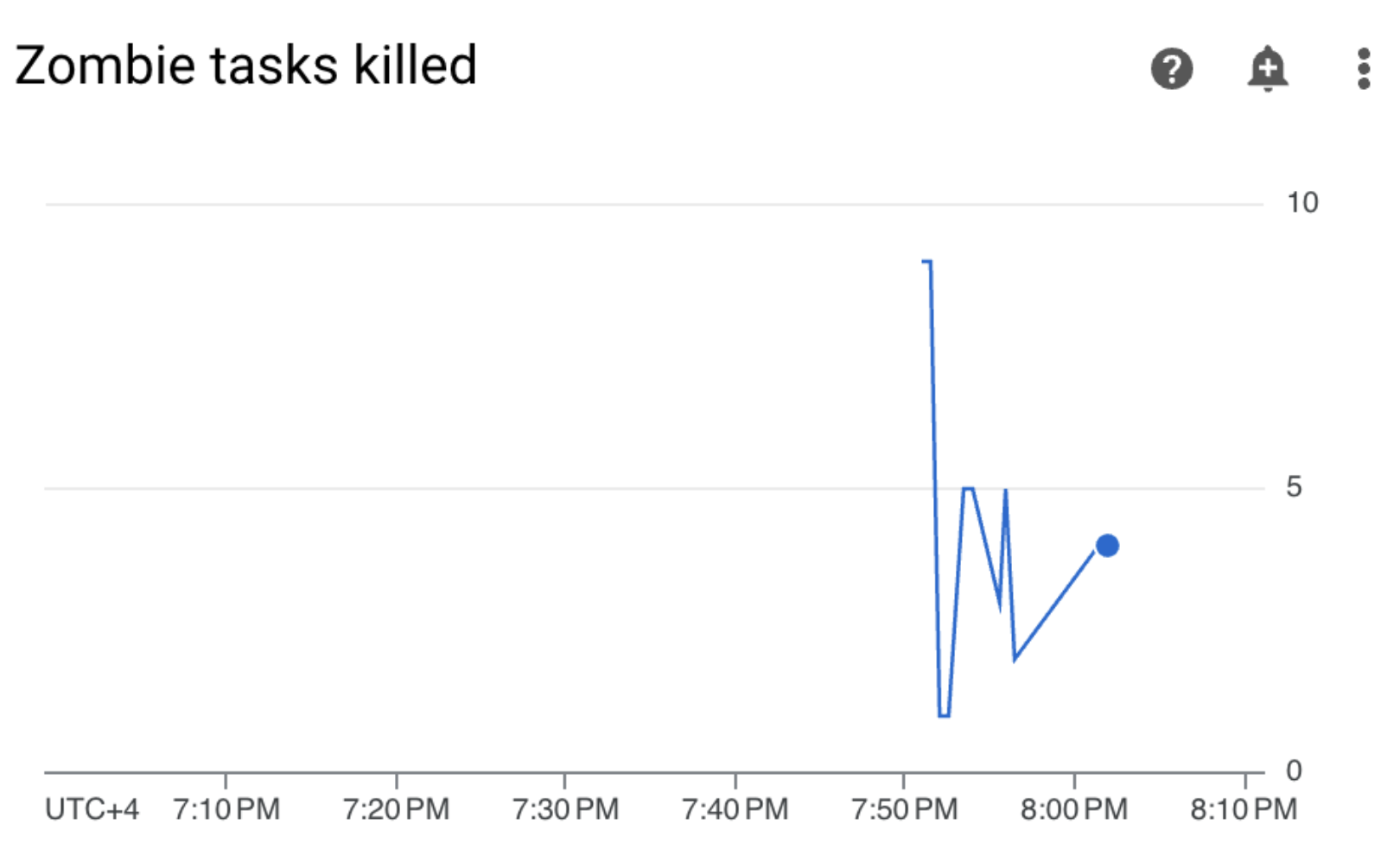

**図 1.**Monitoring ダッシュボードに表示される指標のアラートを作成する（クリックして拡大）

Monitoring ダッシュボードでモニタリングする各指標を見つけて、指標項目の隅にあるベルのアイコンをクリックします。[アラートポリシーを作成] ページが開きます。

重要: 指標名、環境名、ロケーションフィルタは自動的に適用されますが、一部の指標のアラートポリシーには、追加のフィルタと異なる指標名が必要です。個々の指標のアラートポリシー構成で、「フィルタ」と「指標名」を参照して、正しいフィルタが適用されていることを確認します。
[データの変換] セクションで、次の操作を行います。
1. 指標のアラートポリシー構成の説明に従って、[時系列内] セクションを構成します。
2. [次へ] をクリックしてから、指標のアラートポリシー構成の説明に従って、[アラートトリガーを構成] セクションを構成します。
[次へ] をクリックします。
通知を構成します。[通知チャンネル] メニューを展開して、前の手順で作成した通知チャンネルを選択します。
[OK] をクリックします。
[アラートポリシーの命名] セクションで、[アラートポリシー名] フィールドに入力します。各指標にはわかりやすい名前を使用します。指標のアラートポリシー構成の説明に従って、「アラートポリシーの命名」の値を使用します。
[次へ] をクリックします。
アラートポリシーを確認し、[ポリシーを作成] をクリックします。

環境の健全性（Airflow モニタリング DAG）指標 - アラートポリシーの構成

指標名: Cloud Composer Environment - Healthy
API: composer.googleapis.com/environment/healthy

フィルタ:

environment_name = [ENVIRONMENT_NAME]
location = [CLUSTER_LOCATION]

データの変換 > 時系列内:
- ローリングウィンドウ: カスタム
- カスタム値: 4
- カスタム単位: 時間
- ローリングウィンドウ関数: friction true
アラートトリガーの構成:
- 条件タイプ: しきい値
- アラートトリガー: 任意の時系列の違反
- しきい値の位置: しきい値より下
- しきい値: 90
- 条件名: 環境の健全性条件
通知を構成してアラートを確定:
- アラートポリシーの命名: Airflow Environment Health

データベースの健全性の指標 - アラートポリシーの構成

指標名: Cloud Composer Environment - Database Healthy
API: composer.googleapis.com/environment/database_health

フィルタ:

environment_name = [ENVIRONMENT_NAME]
location = [CLUSTER_LOCATION]

データの変換 > 時系列内:
- ローリングウィンドウ: カスタム
- カスタム値: 4
- カスタム単位: 時間
- ローリングウィンドウ関数: friction true
アラートトリガーの構成:
- 条件タイプ: しきい値
- アラートトリガー: 任意の時系列の違反
- しきい値の位置: しきい値より下
- しきい値: 95
- 条件名: データベースの健全性条件
通知を構成してアラートを確定:
- アラートポリシーの命名: Airflow Database Health

データベースの CPU 使用率の指標 - アラートポリシーの構成

注: シンプルにするために、データベースのメモリ使用量とデータベースの CPU 使用率の指標のアラートを設定する場合は、データベースのメモリ使用率（composer.googleapis.com/environment/database/memory/utilization）とデータベースの CPU 使用率（composer.googleapis.com/environment/database/cpu/utilization）を、使用済みバイト数(composer.googleapis.com/environment/database/memory/bytes_used）と使用済み時間（composer.googleapis.com/environment/database/cpu/usage_time）をモニタリングするデフォルトの指標名の代わりに使用します。データベースのメモリと CPU の使用率の指標は、使用可能な CPU とメモリに対する使用済みの比率を自動的にモニタリングし、条件トリガーを構成する際に不要な計算を回避するのに役立ちます。

指標名: Cloud Composer Environment - Database CPU Utilization
API: composer.googleapis.com/environment/database/cpu/utilization

フィルタ:

environment_name = [ENVIRONMENT_NAME]
location = [CLUSTER_LOCATION]

データの変換 > 時系列内:
- ローリングウィンドウ: カスタム
- カスタム値: 12
- カスタム単位: 時間
- ローリングウィンドウ関数: mean
アラートトリガーの構成:
- 条件タイプ: しきい値
- アラートトリガー: 任意の時系列の違反
- しきい値の位置: しきい値より上
- しきい値: 80
- 条件名: データベース CPU 使用条件
通知を構成してアラートを確定:
- アラートポリシーの命名: Airflow Database CPU Usage

データベースの CPU 使用率の指標 - アラートポリシーの構成

指標名: Cloud Composer Environment - Database Memory Utilization
API: composer.googleapis.com/environment/database/memory/utilization

フィルタ:

environment_name = [ENVIRONMENT_NAME]
location = [CLUSTER_LOCATION]

データの変換 > 時系列内:
- ローリングウィンドウ: カスタム
- カスタム値: 12
- カスタム単位: 時間
- ローリングウィンドウ関数: mean
アラートトリガーの構成:
- 条件タイプ: しきい値
- アラートトリガー: 任意の時系列の違反
- しきい値の位置: しきい値より上
- しきい値: 80
- 条件名: データベースのメモリ使用量の条件
通知を構成してアラートを確定:
- アラートポリシーの命名: Airflow Database Memory Usage

スケジューラのハートビート指標 - アラートポリシーの構成

指標名 Cloud Composer Environment - Scheduler Heartbeats
API: composer.googleapis.com/environment/scheduler_heartbeat_count

フィルタ:

environment_name = [ENVIRONMENT_NAME]
location = [CLUSTER_LOCATION]

データの変換 > 時系列内:
- ローリングウィンドウ: カスタム
- カスタム値: 4
- カスタム単位: 時間
- ローリングウィンドウ関数: count
アラートトリガーの構成:
- 条件タイプ: しきい値
- アラートトリガー: 任意の時系列の違反
- しきい値の位置: しきい値より下
- しきい値: 216

  注: アイドル環境の平均スケジューラハートビートカウントは 240 であるため、4 時間枠での 90% の成功率は 240 × 0.9 =になります。
  1. この数値は、Metrics Explorer Query Editor で値 _scheduler_heartbeat_count_mean を集計するクエリを実行して取得できます。
- 条件名: スケジューラハートビート条件
通知を構成してアラートを確定:
- アラートポリシーの命名: Airflow Scheduler Heartbeat

強制終了されたゾンビタスク指標 - アラートポリシーの構成

指標名: Cloud Composer Environment - Zombie Tasks Killed
API: composer.googleapis.com/environment/zombie_task_killed_count

フィルタ:

environment_name = [ENVIRONMENT_NAME]
location = [CLUSTER_LOCATION]

データの変換 > 時系列内:
- ローリングウィンドウ: 1 日
- ローリングウィンドウ関数: sum
アラートトリガーの構成:
- 条件タイプ: しきい値
- アラートトリガー: 任意の時系列の違反
- しきい値の位置: しきい値より上
- しきい値: 1
- 条件名: ゾンビタスクの条件
通知を構成してアラートを確定:
- アラートポリシーの命名: Airflow Zombie Tasks

ワーカーコンテナの再起動指標 - アラートポリシーの構成

指標名: Cloud Composer Environment - Zombie Tasks Killed
API: composer.googleapis.com/environment/zombie_task_killed_count

フィルタ:

environment_name = [ENVIRONMENT_NAME]
location = [CLUSTER_LOCATION]

データの変換 > 時系列内:
- ローリングウィンドウ: 1 日
- ローリングウィンドウ関数: sum
アラートトリガーの構成:
- 条件タイプ: しきい値
- アラートトリガー: 任意の時系列の違反
- しきい値の位置: しきい値より上
- しきい値: 1
- 条件名: ゾンビタスクの条件
通知を構成してアラートを確定:
- アラートポリシーの命名: Airflow Zombie Tasks

Terraform

メール通知チャンネルを作成し、それぞれのベンチマークに基づいて、このチュートリアルの主要な指標のアラートポリシーをアップロードする Terraform スクリプトを実行します。

Terraform サンプルファイルをローカルのパソコンに保存します。
以下を置き換えます。
- PROJECT_ID: プロジェクトのプロジェクト ID。例: example-project
- EMAIL_ADDRESS: アラートがトリガーされた場合に通知するメールアドレス。
- ENVIRONMENT_NAME: Cloud Composer 環境の名前。例: example-composer-environment
- CLUSTER_NAME: Google Cloud コンソールの環境構成 > [リソース] > [GKE クラスタ] で確認できる環境クラスタ名。

resource "google_monitoring_notification_channel" "basic" {
  project      = "PROJECT_ID"
  display_name = "Test Notification Channel"
  type         = "email"
  labels = {
    email_address = "EMAIL_ADDRESS"
  }
  # force_delete = false
}

resource "google_monitoring_alert_policy" "environment_health_metric" {
  project      = "PROJECT_ID"
  display_name = "Airflow Environment Health"
  combiner     = "OR"
  notification_channels = [google_monitoring_notification_channel.basic.name] // To manually add a notification channel add it with the syntax "projects/[PROJECT_ID]/notificationChannels/[CHANNEL_ID]"
  conditions {
    display_name = "Environment health condition"
    condition_threshold {
      filter     = "resource.type = \"cloud_composer_environment\" AND metric.type=\"composer.googleapis.com/environment/healthy\" AND resource.label.environment_name=\"ENVIRONMENT_NAME\""
      duration   = "60s"
      comparison = "COMPARISON_LT"
      threshold_value = 0.9
      aggregations {
        alignment_period   = "14400s"
        per_series_aligner = "ALIGN_FRACTION_TRUE"
      }
    }
  }

}

resource "google_monitoring_alert_policy" "database_health_metric" {
  project      = "PROJECT_ID"
  display_name = "Airflow Database Health"
  combiner     = "OR"
  notification_channels = [google_monitoring_notification_channel.basic.name] // To manually add a notification channel add it with the syntax "projects/[PROJECT_ID]/notificationChannels/[CHANNEL_ID]"
  conditions {
    display_name = "Database health condition"
    condition_threshold {
      filter     = "resource.type = \"cloud_composer_environment\" AND metric.type=\"composer.googleapis.com/environment/database_health\" AND resource.label.environment_name=\"ENVIRONMENT_NAME\""
      duration   = "60s"
      comparison = "COMPARISON_LT"
      threshold_value = 0.95
      aggregations {
        alignment_period   = "14400s"
        per_series_aligner = "ALIGN_FRACTION_TRUE"
      }
    }
  }
}

resource "google_monitoring_alert_policy" "alert_database_cpu_usage" {
  project      = "PROJECT_ID"
  display_name = "Airflow Database CPU Usage"
  combiner     = "OR"
  notification_channels = [google_monitoring_notification_channel.basic.name] // To manually add a notification channel add it with the syntax "projects/[PROJECT_ID]/notificationChannels/[CHANNEL_ID]"
  conditions {
    display_name = "Database CPU usage condition"
    condition_threshold {
      filter     = "resource.type = \"cloud_composer_environment\" AND metric.type=\"composer.googleapis.com/environment/database/cpu/utilization\" AND resource.label.environment_name=\"ENVIRONMENT_NAME\""
      duration   = "60s"
      comparison = "COMPARISON_GT"
      threshold_value = 80
      aggregations {
        alignment_period   = "43200s"
        per_series_aligner = "ALIGN_MEAN"
      }
    }
  }
}

resource "google_monitoring_alert_policy" "alert_database_memory_usage" {
  project      = "PROJECT_ID"
  display_name = "Airflow Database Memory Usage"
  combiner     = "OR"
  notification_channels = [google_monitoring_notification_channel.basic.name] // To manually add a notification channel add it with the syntax "projects/[PROJECT_ID]/notificationChannels/[CHANNEL_ID]"
  conditions {
    display_name = "Database memory usage condition"
    condition_threshold {
      filter     = "resource.type = \"cloud_composer_environment\" AND metric.type=\"composer.googleapis.com/environment/database/memory/utilization\" AND resource.label.environment_name=\"ENVIRONMENT_NAME\""
      duration   = "60s"
      comparison = "COMPARISON_GT"
      threshold_value = 80
      aggregations {
        alignment_period   = "43200s"
        per_series_aligner = "ALIGN_MEAN"
      }
    }
  }
}

resource "google_monitoring_alert_policy" "alert_scheduler_heartbeat" {
  project      = "PROJECT_ID"
  display_name = "Airflow Scheduler Heartbeat"
  combiner     = "OR"
  notification_channels = [google_monitoring_notification_channel.basic.name] // To manually add a notification channel add it with the syntax "projects/[PROJECT_ID]/notificationChannels/[CHANNEL_ID]"
  conditions {
    display_name = "Scheduler heartbeat condition"
    condition_threshold {
      filter     = "resource.type = \"cloud_composer_environment\" AND metric.type=\"composer.googleapis.com/environment/scheduler_heartbeat_count\" AND resource.label.environment_name=\"ENVIRONMENT_NAME\""
      duration   = "60s"
      comparison = "COMPARISON_LT"
      threshold_value = 216 // Threshold is 90% of the average for composer.googleapis.com/environment/scheduler_heartbeat_count metric in an idle environment
      aggregations {
        alignment_period   = "14400s"
        per_series_aligner = "ALIGN_COUNT"
      }
    }
  }
}

resource "google_monitoring_alert_policy" "alert_zombie_task" {
  project      = "PROJECT_ID"
  display_name = "Airflow Zombie Tasks"
  combiner     = "OR"
  notification_channels = [google_monitoring_notification_channel.basic.name] // To manually add a notification channel add it with the syntax "projects/[PROJECT_ID]/notificationChannels/[CHANNEL_ID]"
  conditions {
    display_name = "Zombie tasks condition"
    condition_threshold {
      filter     = "resource.type = \"cloud_composer_environment\" AND metric.type=\"composer.googleapis.com/environment/zombie_task_killed_count\" AND  resource.label.environment_name=\"ENVIRONMENT_NAME\""
      duration   = "60s"
      comparison = "COMPARISON_GT"
      threshold_value = 1
      aggregations {
        alignment_period   = "86400s"
        per_series_aligner = "ALIGN_SUM"
      }
    }
  }
}

resource "google_monitoring_alert_policy" "alert_worker_restarts" {
  project      = "PROJECT_ID"
  display_name = "Airflow Worker Restarts"
  combiner     = "OR"
  notification_channels = [google_monitoring_notification_channel.basic.name] // To manually add a notification channel add it with the syntax "projects/[PROJECT_ID]/notificationChannels/[CHANNEL_ID]"
  conditions {
    display_name = "Worker container restarts condition"
    condition_threshold {
      filter     = "resource.type = \"k8s_container\" AND (resource.labels.cluster_name = \"CLUSTER_NAME\" AND resource.labels.container_name = monitoring.regex.full_match(\"airflow-worker|base\") AND resource.labels.pod_name = monitoring.regex.full_match(\"airflow-worker-.*|airflow-k8s-worker-.*\")) AND metric.type = \"kubernetes.io/container/restart_count\""

      duration   = "60s"
      comparison = "COMPARISON_GT"
      threshold_value = 1
      aggregations {
        alignment_period   = "86400s"
        per_series_aligner = "ALIGN_RATE"
      }
    }
  }
}

アラートポリシーをテストする

このセクションでは、作成したアラートポリシーをテストし、結果を解釈する方法について説明します。

サンプル DAG をアップロードする

このチュートリアルに用意されているサンプル DAG memory_consumption_dag.py は、ワーカーのメモリ使用率が高いことを前提としています。DAG には 4 つのタスクがあり、各タスクはサンプル文字列にデータを書き込み、380 MB のメモリを消費します。サンプル DAG は 2 分ごとに実行されるようにスケジューリングされており、Composer 環境にアップロードされると自動的に実行を開始します。

前の手順で作成した環境に、次のサンプル DAG をアップロードします。

from datetime import datetime
import sys
import time

from airflow import DAG
from airflow.operators.python import PythonOperator

def ram_function():
    data = ""
    start = time.time()
    for i in range(38):
        data += "a" * 10 * 1000**2
        time.sleep(0.2)
        print(f"{i}, {round(time.time() - start, 4)}, {sys.getsizeof(data) / (1000 ** 3)}")
    print(f"Size={sys.getsizeof(data) / (1000 ** 3)}GB")
    time.sleep(30 - (time.time() - start))
    print(f"Complete in {round(time.time() - start, 2)} seconds!")

with DAG(
    dag_id="memory_consumption_dag",
    start_date=datetime(2023, 1, 1, 1, 1, 1),
    schedule="1/2 * * * *",
    catchup=False,
) as dag:
    for i in range(4):
        PythonOperator(
            task_id=f"task_{i+1}",
            python_callable=ram_function,
            retries=0,
            dag=dag,
        )

Monitoring でアラートと指標を解釈する

サンプル DAG の実行が開始されてから約 10 分間待ち、テスト結果を評価します。

メールのメールボックスをチェックして、[ALERT] で始まる件名の通知を Google Cloud Alerting から受信していることを確認します。このメッセージのコンテンツには、アラートポリシーインシデントの詳細が含まれています。
メール通知の [インシデントを表示] ボタンをクリックします。Metrics Explorer にリダイレクトされます。アラートインシデントの詳細を確認します。

図 2.アラートインシデントの詳細（クリックして拡大）

インシデント指標のグラフは、作成した指標がしきい値 1 を超過したことを示しています。つまり、Airflow が複数のゾンビタスクを検出して強制終了したことになります。
Cloud Composer 環境で、[Monitoring] タブに移動し、[DAG の統計情報] セクションを開き、[強制終了したゾンビタスク] のグラフを見つけます。

図 3.ゾンビタスクのグラフ（クリックして拡大）

このグラフは、サンプル DAG の実行から最初の 10 分以内に約 20 個のゾンビタスクを Airflow が強制終了したことを示しています。
ベンチマークと是正措置によれば、ゾンビタスクの最も一般的な理由は、ワーカーメモリや CPU の不足です。ワーカーリソースの使用率を分析して、ゾンビタスクの根本原因を特定します。

Monitoring ダッシュボードで [ワーカー] セクションを開き、ワーカーの CPU とメモリ使用量の指標を確認します。

図 4. ワーカーの CPU とメモリ使用量の指標（クリックして拡大）

ワーカーの合計 CPU 使用率のグラフは、ワーカー CPU 使用率が常に使用可能な合計上限の 50% を下回っていることを示しています。したがって、使用可能な CPU が十分です。ワーカーの合計メモリ使用量のグラフは、サンプル DAG を実行すると、割り当て可能なメモリ制限に達したことを示しています。これは、グラフに表示される合計メモリ上限の約 75% に相当します（GKE は最初の 4 GiB メモリの 25% と、Pod のエビクションを処理するため、各ノードで追加の 100 MiB のメモリを予約しています）。

サンプル DAG を正常に実行するために必要なメモリリソースがワーカーに存在しないと結論付けられます。

環境を最適化してパフォーマンスを評価する

ワーカーリソース使用率の分析に基づいて、DAG 内のすべてのタスクを成功させるため、より多くのメモリをワーカーに割り当てる必要があります。

Composer 環境で [DAG] タブを開き、サンプル DAG の名前（memory_consumption_dag）をクリックして、[一時停止 DAG] をクリックします。
追加のワーカーメモリを割り当てます。
1. [環境の構成] タブで、[リソース] > [ワークロード] 構成を見つけて、[編集] をクリックします。
2. [ワーカー] 項目で、[メモリ] の上限を上げます。このチュートリアルでは 3.25 GB を使用します。
3. 変更を保存し、ワーカーが再起動するまで数分かかります。
[DAG] タブを開き、サンプル DAG（memory_consumption_dag）の名前をクリックし、[DAG の一時停止を解除] をクリックします。

[Monitoring] に移動し、ワーカーリソース制限を更新した後に新しいゾンビタスクが表示されないことを確認します。

**図 5.**メモリ上限が変更された後のゾンビタスクのグラフ（クリックして拡大）

概要

このチュートリアルでは、環境レベルの健全性とパフォーマンスの主要な指標、各指標にアラートポリシーを設定する方法、各指標を是正措置として解釈する方法を学習しました。次に、サンプル DAG を実行し、アラートと Monitoring のグラフを使用して環境の健全性の根本原因を特定し、ワーカーにより多くのメモリを割り当てて、環境を最適化しました。ただし、最初の段階ではワーカーのリソース消費量を削減するために DAG を最適化することをおすすめします。これは、特定のしきい値を超えてリソースを増やすことができないためです。

クリーンアップ

このチュートリアルで使用したリソースについて、Google Cloud アカウントに課金されないようにするには、リソースを含むプロジェクトを削除するか、プロジェクトを維持して個々のリソースを削除します。

プロジェクトを削除する

注意: プロジェクトを削除すると、次のような影響があります。

プロジェクト内のすべてのものが削除されます。このドキュメントのタスクで既存のプロジェクトを使用した場合、それを削除すると、そのプロジェクトで行った他の作業もすべて削除されます。
カスタムプロジェクト ID が失われます。このプロジェクトを作成したときに、将来使用するカスタムプロジェクト ID を作成した可能性があります。そのプロジェクト ID を使用した URL（たとえば、appspot.com）を保持するには、プロジェクト全体ではなくプロジェクト内の選択したリソースだけを削除します。

複数のアーキテクチャ、チュートリアル、クイックスタートを実施する予定がある場合は、プロジェクトを再利用すると、プロジェクトの割り当て上限を超えないようにすることができます。

In the Google Cloud console, go to the Manage resources page.
Go to Manage resources
In the project list, select the project that you want to delete, and then click Delete.
In the dialog, type the project ID, and then click Shut down to delete the project.

リソースを個別に削除する

複数のチュートリアルとクイックスタートを実施する予定がある場合は、プロジェクトを再利用すると、プロジェクトの割り当て上限を超えないようにできます。

コンソール

Cloud Composer 環境を削除します。この手順中に環境のバケットも削除します。
Cloud Monitoring に作成した各アラートポリシーを削除します。

Terraform

Terraform スクリプトに、プロジェクトでまだ必要とされるリソースのエントリが含まれていないことを確認します。たとえば、一部の API を有効にしたまま、IAM 権限をまだ割り当てておくことができます（Terraform スクリプトにこのような定義を追加した場合）。
terraform destroy を実行します。
環境のバケットを手動で削除します。Cloud Composer では、自動的には削除されません。これは、Google Cloud コンソールまたは Google Cloud CLI から行うことができます。

Monitoring ダッシュボードの主要な指標で環境の健全性とパフォーマンスをモニタリングする

はじめに

目標

費用

準備

プロジェクトを作成して構成する

プロジェクトでAPI を有効にする

Cloud Composer 環境を作成する

環境レベルの健全性とパフォーマンスに関する主要な指標を確認する

主要な指標のベンチマークと考えられる是正措置について学ぶ

通知チャンネルを作成する

アラート ポリシーを作成する

コンソール

環境の健全性（Airflow モニタリング DAG）指標 - アラート ポリシーの構成

データベースの健全性の指標 - アラート ポリシーの構成

データベースの CPU 使用率の指標 - アラート ポリシーの構成

データベースの CPU 使用率の指標 - アラート ポリシーの構成

スケジューラのハートビート指標 - アラート ポリシーの構成

強制終了されたゾンビタスク指標 - アラート ポリシーの構成

ワーカー コンテナの再起動指標 - アラート ポリシーの構成

Terraform

アラート ポリシーをテストする

サンプル DAG をアップロードする

Monitoring でアラートと指標を解釈する

環境を最適化してパフォーマンスを評価する

概要

クリーンアップ

プロジェクトを削除する

リソースを個別に削除する

コンソール

Terraform

次のステップ

アラートポリシーを作成する

環境の健全性（Airflow モニタリング DAG）指標 - アラートポリシーの構成

データベースの健全性の指標 - アラートポリシーの構成

データベースの CPU 使用率の指標 - アラートポリシーの構成

データベースの CPU 使用率の指標 - アラートポリシーの構成

スケジューラのハートビート指標 - アラートポリシーの構成

強制終了されたゾンビタスク指標 - アラートポリシーの構成

ワーカーコンテナの再起動指標 - アラートポリシーの構成

アラートポリシーをテストする
