Cloud Service Mesh 範例：授權

---

注意： 本指南僅支援使用 Istio API 的 Cloud Service Mesh，不支援 Google Cloud API。詳情請參閱 Cloud Service Mesh 總覽。

在本教學課程中，您將瞭解授權的意義，以及如何透過範例應用程式啟用授權，進而瞭解如何對微服務啟用授權政策。您將建立AuthorizationPolicy，以DENY存取微服務，然後建立AuthorizationPolicy，以ALLOW存取特定微服務。

什麼是授權？

驗證會確認身分，也就是確認服務是否符合其宣稱的身分。授權會驗證權限，確認服務是否獲准執行該動作。 身分是這個概念的基礎。使用 Cloud Service Mesh，AuthorizationPolicies控管網格中的工作負載間通訊，提升安全性和存取權。

在微服務架構中，由於呼叫作業會跨越網路界線，因此 IP 型防火牆規則通常不足以確保工作負載之間的存取安全。透過 Cloud Service Mesh，您可以設定授權規則，以便：

• 控管網格內工作負載的存取權，包括工作負載對工作負載或使用者對工作負載
• 視需求廣泛或精細地定義政策。

如要深入瞭解如何設定政策和最佳做法，請參閱「使用 Cloud Service Mesh 授權」。

費用

本教學課程使用下列 Google Cloud的計費元件：

• GKE
• Cloud Service Mesh

完成本教學課程後，您可以刪除已建立的資源，避免持續產生費用。詳情請參閱「清除」。

事前準備

• 確認專案已啟用計費功能。

• 在 GKE 叢集上佈建 Cloud Service Mesh。系統支援多種設定方法：

  • 機群 API 和 Google Cloud代管控制層

  • asmcli，以及非代管的叢集內控制層 off Google Cloud

• 複製存放區：

  git clone https://github.com/GoogleCloudPlatform/anthos-service-mesh-samples
  cd anthos-service-mesh-samples


部署 Ingress 閘道

1. 將 kubectl 的目前環境設為叢集：

   注意： 如果叢集是區域叢集，請使用 --region，而非 --zone。

   gcloud container clusters get-credentials CLUSTER_NAME  \
   --project=PROJECT_ID \
   --zone=CLUSTER_LOCATION


2. 為 Ingress 閘道建立命名空間：

   kubectl create namespace asm-ingress


3. 啟用要用於注入的命名空間。步驟取決於控制層實作。

   代管 (TD)

   將預設插入標籤套用至命名空間：

   kubectl label namespace asm-ingress \
       istio.io/rev- istio-injection=enabled --overwrite


   受管理 (Istiod)

   建議：執行下列指令，將預設插入標籤套用至命名空間：

     kubectl label namespace asm-ingress \
         istio.io/rev- istio-injection=enabled --overwrite


   如果您是使用受管理 Istiod 控制平面的現有使用者： 建議您使用預設注入，但系統也支援以修訂版本為準的注入。請按照下列指示操作：

   1. 執行下列指令，找出可用的發布管道：

      kubectl -n istio-system get controlplanerevision


      輸出結果會與下列內容相似：

      NAME                AGE
      asm-managed-rapid   6d7h


      注意： 如果先前的清單中出現兩個控制平面修訂版本，請移除其中一個。叢集不支援多個控制層通道。

      在輸出內容中，「NAME」欄下方的值是與 Cloud Service Mesh 版本可用發布管道對應的修訂版本標籤。

   2. 將修訂版本標籤套用至命名空間：

      kubectl label namespace asm-ingress \
          istio-injection- istio.io/rev=REVISION_LABEL --overwrite


   叢集內

   建議：執行下列指令，將預設插入標籤套用至命名空間：

     kubectl label namespace asm-ingress \
         istio.io/rev- istio-injection=enabled --overwrite


   建議您使用預設插入方式，但系統也支援以修訂版本為準的插入方式： 請按照下列操作說明進行：

   1. 使用下列指令在 istiod 上找出修訂版本標籤：

      kubectl get deploy -n istio-system -l app=istiod -o \
         jsonpath={.items[*].metadata.labels.'istio\.io\/rev'}'{"\n"}'


   2. 將修訂版本標籤套用至命名空間。在下列指令中，REVISION_LABEL 是您在上一步記下的 istiod 修訂版本標籤值。

      kubectl label namespace asm-ingress \
          istio-injection- istio.io/rev=REVISION_LABEL --overwrite


4. 在 anthos-service-mesh-samples 存放區中部署範例閘道：

   kubectl apply -n asm-ingress \
   -f docs/shared/asm-ingress-gateway


   預期輸出內容：

   serviceaccount/asm-ingressgateway configured
   service/asm-ingressgateway configured
   deployment.apps/asm-ingressgateway configured
   gateway.networking.istio.io/asm-ingressgateway configured


部署 Online Boutique 範例應用程式

1. 如果尚未設定，請將 kubectl 的目前背景資訊設為叢集：

   gcloud container clusters get-credentials CLUSTER_NAME  \
   --project=PROJECT_ID \
   --zone=CLUSTER_LOCATION


2. 為範例應用程式建立命名空間：

   kubectl create namespace onlineboutique


3. 標記 onlineboutique 命名空間，自動插入 Envoy Proxy。 按照這些步驟啟用自動 Sidecar 插入功能。

4. 部署範例應用程式、前端的 VirtualService，以及工作負載的服務帳戶。在本教學課程中，您將部署 Online Boutique，這是微服務示範應用程式。

   kubectl apply \
   -n onlineboutique \
   -f docs/shared/online-boutique/virtual-service.yaml
   kubectl apply \
   -n onlineboutique \
   -f docs/shared/online-boutique/service-accounts


查看服務

1. 查看 onlineboutique 命名空間中的 Pod：

   kubectl get pods -n onlineboutique


   預期輸出內容：

   NAME                                     READY   STATUS    RESTARTS   AGE
   adservice-85598d856b-m84m6               2/2     Running   0          2m7s
   cartservice-c77f6b866-m67vd              2/2     Running   0          2m8s
   checkoutservice-654c47f4b6-hqtqr         2/2     Running   0          2m10s
   currencyservice-59bc889674-jhk8z         2/2     Running   0          2m8s
   emailservice-5b9fff7cb8-8nqwz            2/2     Running   0          2m10s
   frontend-77b88cc7cb-mr4rp                2/2     Running   0          2m9s
   loadgenerator-6958f5bc8b-55q7w           2/2     Running   0          2m8s
   paymentservice-68dd9755bb-2jmb7          2/2     Running   0          2m9s
   productcatalogservice-84f95c95ff-c5kl6   2/2     Running   0          114s
   recommendationservice-64dc9dfbc8-xfs2t   2/2     Running   0          2m9s
   redis-cart-5b569cd47-cc2qd               2/2     Running   0          2m7s
   shippingservice-5488d5b6cb-lfhtt         2/2     Running   0          2m7s


   應用程式的所有 Pod 應都已啟動並執行，且 READY 欄中應顯示 2/2。這表示 Pod 已成功插入 Envoy 補充容器 Proxy。如果幾分鐘後仍未顯示 2/2，請參閱疑難排解指南。

2. 取得外部 IP，並將其設為變數：

   kubectl get services -n asm-ingress
   export FRONTEND_IP=$(kubectl --namespace asm-ingress \
   get service --output jsonpath='{.items[0].status.loadBalancer.ingress[0].ip}' \
   )


   畫面會顯示類似以下內容的輸出：

   NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                                      AGE
   asm-ingressgateway   LoadBalancer   10.19.247.233   35.239.7.64   80:31380/TCP,443:31390/TCP,31400:31400/TCP   27m

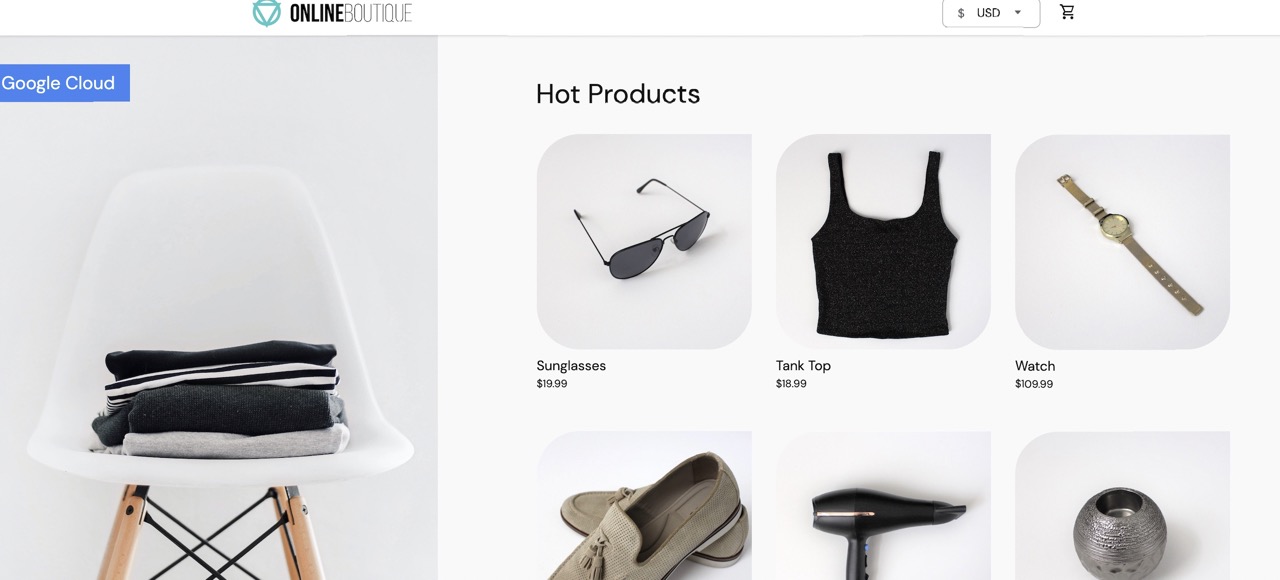

3. 在網路瀏覽器中前往 EXTERNAL-IP 位址。您應該會在瀏覽器中看到 Online Boutique 商店。



拒絕工作負載的所有授權

本節會新增 AuthorizationPolicy，拒絕所有傳入至幣別服務的流量。AuthorizationPolicies，將其轉換為 Envoy 可讀取的設定，然後將設定套用至補充 Proxy。AuthorizationPolicies這樣一來，Envoy 代理程式就能授權或拒絕服務的傳入要求。

1. 將 AuthorizationPolicy套用至 currencyservice。請注意 YAML 檔案中標籤 currencyservice 的相符項目。

   kubectl apply -f docs/authorization/currency-deny-all.yaml -n onlineboutique


   apiVersion: security.istio.io/v1beta1
   kind: AuthorizationPolicy
   metadata:
     name: currency-policy
   spec:
     selector:
       matchLabels:
         app: currencyservice

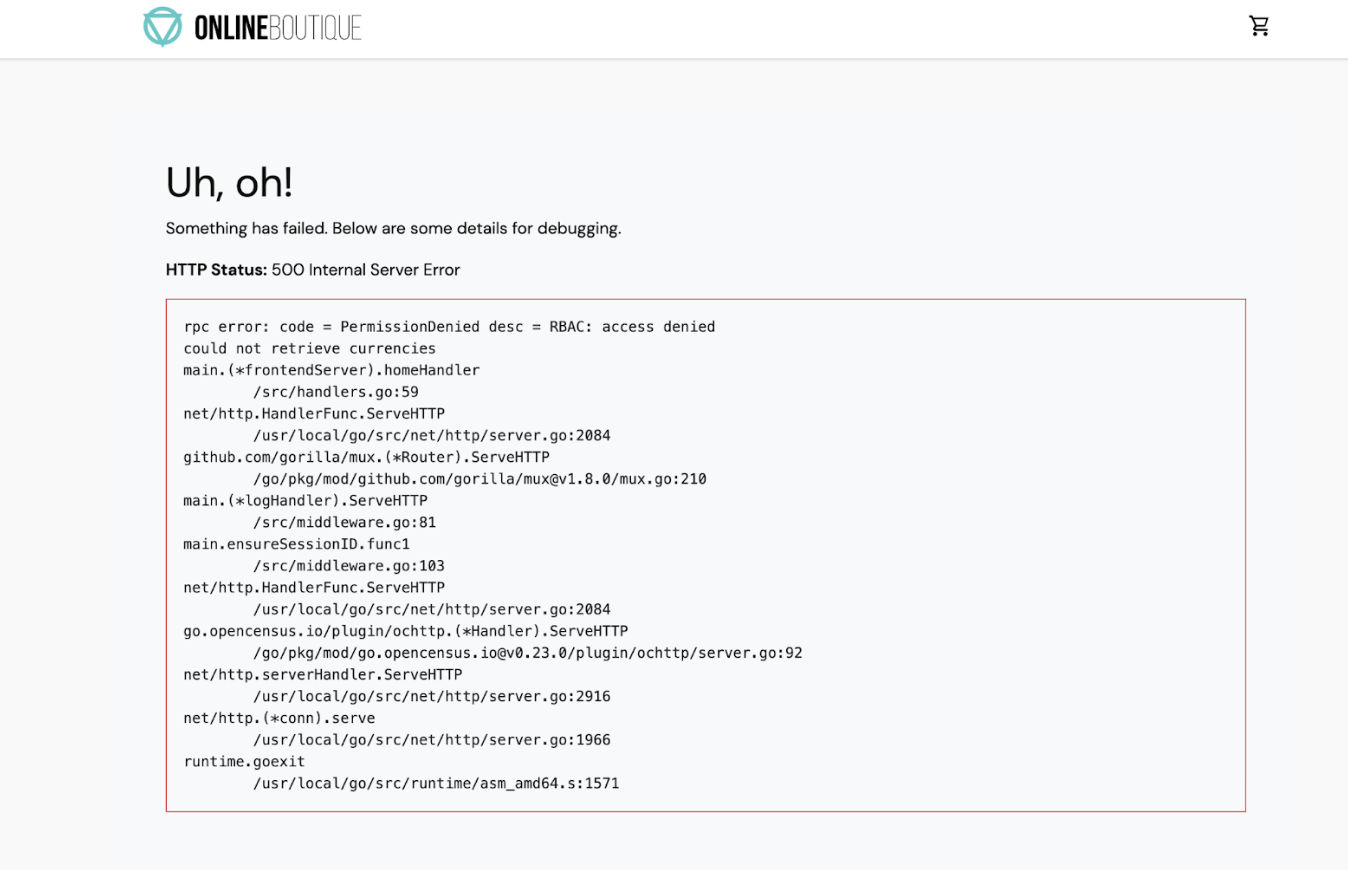

2. 嘗試存取閘道的 EXTERNAL-IP，在網路瀏覽器中查看 Online Boutique。您應該會看到來自 currency service 的授權錯誤 (500 內部服務錯誤)。



觀察補充 Proxy 記錄

如要查看 Sidecar Proxy 中發生的情況，可以查看 Pod 中的記錄。

1. 取得 currencyservice pod 的名稱：

   CURRENCY_POD=$(kubectl get pod -n onlineboutique |grep currency|awk '{print $1}')


2. 設定 Envoy Proxy，允許追蹤層級記錄。根據預設，系統不會記錄遭封鎖的授權呼叫：

   kubectl debug --image istio/base --target istio-proxy -it $CURRENCY_POD -n onlineboutique -- curl -X POST "http://localhost:15000/logging?level=trace"


   預期輸出內容： none {:.devsite-disable-click-to-copy} active loggers: admin: trace alternate_protocols_cache: trace ... tracing: trace upstream: trace udp: trace wasm: trace

3. 使用 curl 將流量傳送至 EXTERNAL_IP，產生記錄：

   for i in {0..10}; do
   curl -s -I $FRONTEND_IP ; done


4. 在 istio-proxy 中查看與角色型存取權控管 (RBAC) 相關的記錄：

   kubectl logs -n onlineboutique $CURRENCY_POD -c istio-proxy | grep -m5 rbac


   預期輸出內容：

   2022-07-08T14:19:20.442920Z     debug   envoy rbac      checking request: requestedServerName: outbound_.7000_._.currencyservice.onlineboutique.svc.cluster.local, sourceIP: 10.8.8.5:34080, directRemoteIP: 10.8.8.5:34080, remoteIP: 10.8.8.5:34080,localAddress: 10.8.0.6:7000, ssl: uriSanPeerCertificate: spiffe://christineskim-tf-asm.svc.id.goog/ns/onlineboutique/sa/default, dnsSanPeerCertificate: , subjectPeerCertificate: OU=istio_v1_cloud_workload,O=Google LLC,L=Mountain View,ST=California,C=US, headers: ':method', 'POST'
   2022-07-08T14:19:20.442944Z     debug   envoy rbac      enforced denied, matched policy none
   2022-07-08T14:19:20.442965Z     debug   envoy http      [C73987][S13078781800499437460] Sending local reply with details rbac_access_denied_matched_policy[none]
     ```


記錄中應會顯示 enforced denied 訊息，指出 currencyservice 已設為封鎖內送要求。

允許受限制的存取權

您可以設定允許特定工作負載存取，而不使用 DENYALL 政策。在微服務架構中，您會希望確保只有授權服務可以彼此通訊，這時這項功能就非常實用。

在本節中，您會啟用 frontend 和 checkout 服務，使其能夠與 currency 服務通訊。

1. 在下列檔案中，您會看到特定 source.principal(用戶端) 獲准存取 currencyservice：

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: currency-policy
spec:
  selector:
    matchLabels:
      app: currencyservice
  rules:
  - from:
    - source:
        principals: ["cluster.local/ns/onlineboutique/sa/frontend"]
  - from:
    - source:
        principals: ["cluster.local/ns/onlineboutique/sa/checkoutservice"]

1. 套用政策：

   kubectl apply -f docs/authorization/currency-allow-frontend-checkout.yaml -n onlineboutique


2. 在網路瀏覽器中前往 EXTERNAL-IP，現在應該可以存取線上商店。

清除所用資源

如要避免系統向您的 Google Cloud 帳戶收取本教學課程中所用資源的相關費用，請刪除含有該項資源的專案，或者保留專案但刪除個別資源。

如要避免系統持續向您的 Google Cloud 帳戶收取本教學課程所用資源的費用，請刪除專案或個別資源。

刪除專案

警告：刪除專案會出現以下結果：

• 專案中的所有內容都會遭到刪除。 如果您之前使用現有的專案來進行本教學課程，當您刪除該專案時，也會一併刪除您在該專案中完成的所有其他工作。
• 自訂專案 ID 不復存在。當您之前建立這個專案時，可能建立了想要在日後使用的自訂專案 ID。如要保留使用該專案 ID 的網址 (例如 appspot.com 網址)，請在專案中刪除選定的資源，不要刪除整個專案。

在 Cloud Shell 中刪除專案：

gcloud projects delete PROJECT_ID

刪除資源

• 如要保留叢集並移除 Online Boutique 範例，請按照下列步驟操作：

  1. 刪除應用程式命名空間：

     kubectl delete namespace onlineboutique


     預期輸出內容：

     namespace "onlineboutique" deleted


  2. 刪除 Ingress Gateway 命名空間：

     kubectl delete namespace asm-ingress


     預期輸出內容：

     amespace "asm-ingress" deleted


• 如要避免產生額外費用，請刪除叢集：

  gcloud container clusters delete  CLUSTER_NAME  \
  --project=PROJECT_ID \
  --zone=CLUSTER_LOCATION


後續步驟

• 如需設定 PeerAuthentication 政策的一般指南，請參閱「設定傳輸層安全防護」。
• 透過「監控 Mesh 安全性」查看 Mesh 安全性資訊主頁。
• 如要深入瞭解授權政策，請參閱「設定授權政策進階功能」。
• 熟悉 Cloud Service Mesh 安全性最佳做法。
