設定跨專案網路端點群組

跨專案網路端點群組 (NEG) 功能可讓客戶將不同專案的 NEG 附加至 Traffic Director/Cloud Service Mesh BackendService，實現下列用途：

在多專案部署中，BackendServices 與其相關聯的路由和流量政策，以及來自不同專案的後端端點。
在多專案部署中，您可以在單一集中式Google Cloud 專案中管理所有運算資源 (Compute Engine VM、GKE NEG 等)，而服務團隊則擁有各自的 Google Cloud 服務專案，並在各自的服務專案中定義以 BackendServices 表示的服務政策，以及服務路由路徑。這樣一來，服務團隊就能委派管理服務，同時密切控管可能在不同服務團隊之間共用的運算資源。

本頁說明如何建立基準 2 專案設定，其中專案 A 中的 NEG (稱為工作負載專案) 會附加至專案 B 中的 BackendService (稱為政策專案)。以下範例會在工作負載專案的預設虛擬私有雲網路中設定工作負載 VM，並示範用戶端如何根據政策專案中的設定，將流量轉送至工作負載專案。

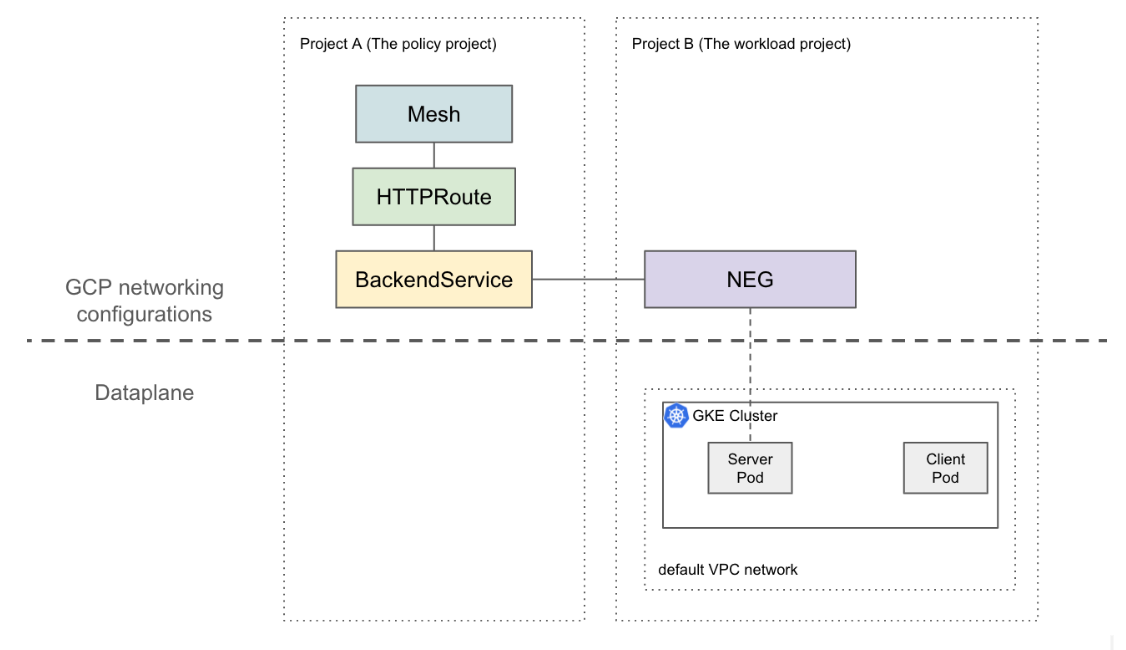

跨專案 NEG 基準範例

在更複雜的設定中，如果要跨多個專案建立相互連結的資料層，就需要使用共用虛擬私有雲等解決方案。這也表示 NEG 端點具有不重複的 IP。這個範例設定可擴充至更複雜的情況，例如工作負載位於跨多個專案的共用虛擬私有雲網路中。

限制

適用一般 Traffic Director 限制和 BackendService/NetworkEndpointGroup 限制。

以下限制也適用於多個專案設定，但可能不限於此：

單一 BackendService 最多只能支援 50 個後端(包括 NEG 和 MIG)。
僅支援 GCP_VM_IP_PORT 類型的區域 NEG。
不支援跨專案 BackendServices 對執行個體群組 (代管或非代管) 的參照。
系統不支援列出可附加至特定 BackendService 的跨專案 NEG。
系統不支援列出使用特定 NEG 的跨專案 BackendServices。

事前準備

您必須完成下列先決條件，才能設定跨專案 NEG。

啟用必要的 API

您必須啟用下列 API，才能完成本指南的操作：

osconfig.googleapis.com
trafficdirector.googleapis.com
compute.googleapis.com
networkservices.googleapis.com

執行下列指令，在工作負載專案和政策專案中啟用必要的 API：

gcloud services enable --project PROJECT_ID \
    osconfig.googleapis.com \
    trafficdirector.googleapis.com \
    compute.googleapis.com \
    networkservices.googleapis.com

授予必要的 IAM 權限

您必須具備足夠的 Identity and Access Management (IAM) 權限，才能完成本指南。如果您在啟用 Cloud Service Mesh 的專案中具備專案擁有者或編輯者角色 (roles/owner 或 roles/editor)，就會自動取得正確的權限。

否則，您必須授予下列所有 IAM 角色。如果您具備這些角色，也將具備相關權限，詳情請參閱 Compute Engine IAM 說明文件。

工作負載和政策專案都需要下列角色：

roles/iam.serviceAccountAdmin
roles/serviceusage.serviceUsageAdmin
roles/compute.networkAdmin

只有工作負載專案需要下列角色：

roles/compute.securityAdmin
roles/container.admin
包含下列權限的任何角色。最精細的預先定義角色包含所有將 NEG 附加至 BackendService 所需的權限，該角色為 roles/compute.loadBalancerServiceUser
- compute.networkEndpointGroups.get
- compute.networkEndpointGroups.use

此外，Traffic Director 管理的 xDS 用戶端 (例如 Envoy Proxy) 必須具備 roles/trafficdirector.client 下的權限。為示範起見，您可以使用下列指令，將政策專案中的這項權限授予工作負載專案的預設運算服務帳戶：

gcloud projects add-iam-policy-binding POLICY_PROJECT_ID \
    --member "serviceAccount:WORKLOAD_PROJECT_NUMBER-compute@developer.gserviceaccount.com" \
    --role "roles/trafficdirector.client"

其中

POLICY_PROJECT_ID 是政策專案的 ID。
WORKLOAD_PROJECT_NUMBER 是工作負載專案的專案編號。

在工作負載專案中設定服務後端

執行下列指令，將 Google Cloud CLI 指向政策專案，並設定偏好的 Google Cloud 運算區：
```
gcloud config set project WORKLOAD_PROJECT_ID
gcloud config set compute/zone ZONE
```
其中
- WORKLOAD_PROJECT_ID 是工作負載專案的 ID。
- ZONE 是 GKE 叢集的區域，例如 us-central1。

建立 GKE 叢集。為方便說明，下列指令會建立可用區 GKE 叢集。不過，這項功能也適用於地區性 GKE 叢集。

gcloud container clusters create test-cluster \
    --scopes=https://www.googleapis.com/auth/cloud-platform
    --zone=ZONE

建立防火牆規則：

gcloud compute firewall-rules create http-allow-health-checks \
    --network=default \
    --action=ALLOW \
    --direction=INGRESS \
    --source-ranges=35.191.0.0/16,130.211.0.0/22 \
    --rules=tcp:80

防火牆規則可讓 Google Cloud 控制平面將健康狀態檢查探測器傳送至預設 VPC 網路中的後端。

將 kubectl 目前的背景資訊變更為新建立的叢集：

gcloud container clusters get-credentials test-cluster \
    --zone=ZONE

建立及部署 whereami 範例應用程式：

kubectl apply -f - <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: whereami
spec:
  replicas: 2
  selector:
    matchLabels:
      app: whereami
  template:
    metadata:
      labels:
        app: whereami
    spec:
      containers:
      - name: whereami
        image: us-docker.pkg.dev/google-samples/containers/gke/whereami:v1
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: whereami
  annotations:
    cloud.google.com/neg: '{"exposed_ports":{"8080":{"name": "example-neg"}}}'
spec:
  selector:
    app: whereami
  ports:
  - port: 8080
    targetPort: 8080
EOF

執行下列指令，將 NEG 的參照值儲存在變數中：
```
NEG_LINK=$(gcloud compute network-endpoint-groups describe example-neg --format="value(selfLink)")
```
NEG 控制器會自動為每個區域中的服務後端建立區域性 NetworkEndpointGroup。在這個範例中，NEG 名稱已硬式編碼為 example-neg。在下一個工作階段中，當您將這個 NEG 附加至政策專案中的 BackendService 時，將其儲存為變數會很有用。

舉例來說，$NEG_LINK 應如下所示：
```
$ echo ${NEG_LINK}
https://www.googleapis.com/compute/v1/projects/WORKLOAD_PROJECT/zones/ZONE/networkEndpointGroups/example-neg
```
或者，您也可以讀取服務上的 neg-status 註解，擷取 NEG URL：
```
kubectl get service whereami -o jsonpath="{.metadata.annotations['cloud\.google\.com/neg-status']}"
NEG_LINK="https://www.googleapis.com/compute/v1/projects/WORKLOAD_PROJECT_ID/zones/ZONE/networkEndpointGroups/example-neg"
```

在政策專案中設定 Google Cloud 網路資源

將 Google Cloud CLI 指向政策專案：

gcloud config set project POLICY_PROJECT_ID

設定網格資源：

gcloud network-services meshes import example-mesh --source=- --location=global << EOF
name: example-mesh
EOF

網格資源的名稱是 sidecar proxy 用來要求服務網格設定的鍵。

使用健康狀態檢查設定基準 BackendService：

gcloud compute health-checks create http http-example-health-check

gcloud compute backend-services create example-service \
  --global \
  --load-balancing-scheme=INTERNAL_SELF_MANAGED \
  --protocol=HTTP \
  --health-checks http-example-health-check

將先前建立的 NetworkEndpointGroup 附加至 BackendService：

gcloud compute backend-services add-backend example-service --global \
  --network-endpoint-group=${NEG_LINK} \
  --balancing-mode=RATE \
  --max-rate-per-endpoint=5

建立 HTTPRoute，將所有含有主機標頭 example-service 的 HTTP 要求，導向工作負載專案中的伺服器：

gcloud network-services http-routes import example-route --source=- --location=global << EOF
name: example-route
hostnames:
- example-service
meshes:
- projects/POLICY_PROJECT_NUMBER/locations/global/meshes/example-mesh
rules:
- action:
    destinations:
    - serviceName: "projects/POLICY_PROJECT_NUMBER/locations/global/backendServices/example-service"
EOF

其中 POLICY_PROJECT_NUMBER 是政策專案的專案編號。

確認設定

您可以將 HTTP 要求傳送至 Traffic Director 管理的補充 Proxy 後方的 VIP，並將 HOST 標頭設為 example-service，藉此驗證設定：

curl -H "Host: example-service" http://10.0.0.1/

輸出結果會與下列內容類似：

{"cluster_name":"test-cluster","gce_instance_id":"4879146330986909656","gce_service_account":"...","host_header":"example-service","pod_name":"whereami-7fbffd489-nhkfg","pod_name_emoji":"...","project_id":"...","timestamp":"2024-10-15T00:42:22","zone":"us-west1-a"}

請注意，由於 Pod 的所有傳出流量都會在服務網格中遭到 Envoy 附加元件攔截，而先前的 HTTPRoute 會根據 L7 屬性 (主機標頭) 將所有流量傳送至「whereami」Kubernetes 服務。為方便說明，這個指令中的 VIP 為 10.0.0.1，但 VIP 可以是任何 IP。

副車 Proxy 應要求與政策專案中網格資源相關聯的設定。如要這樣做，請確認節點 ID 已設為以下格式：

projects/POLICY_PROJECT_NUMBER/networks/mesh:example-mesh/nodes/UUID"
