排解 DAG 處理器問題

Cloud Composer 3 | Cloud Composer 2 | Cloud Composer 1

本頁面僅說明 DAG 檔案處理相關問題。如要排解工作排程問題，請參閱「排解 Airflow 排程器問題」。

疑難排解工作流程

檢查 DAG 處理器記錄

如果 DAG 複雜，Airflow DAG 處理器可能無法剖析所有 DAG。這可能會導致許多問題，出現下列徵兆。

症狀：

• 如果 DAG 處理器在剖析 DAG 時遇到問題，可能會導致列出的問題一併發生。如果 DAG 是動態產生，這些問題的影響可能比靜態 DAG 更大。

  • Airflow UI 和 DAG UI 不會顯示 DAG。
  • 系統不會排定 DAG 的執行時間。
  • DAG 處理器記錄檔有錯誤，例如：

  dag-processor-manager [2023-04-21 21:10:44,510] {manager.py:1144} ERROR -
  Processor for /home/airflow/gcs/dags/dag-example.py with PID 68311 started
  at 2023-04-21T21:09:53.772793+00:00 has timed out, killing it.


  或

  dag-processor-manager [2023-04-26 06:18:34,860] {manager.py:948} ERROR -
  Processor for /home/airflow/gcs/dags/dag-example.py exited with return
  code 1.


• 系統會取消排定執行的 Airflow 工作，而無法剖析的 DAG 執行作業可能會標示為 failed。例如：

  airflow-scheduler Failed to get task '<TaskInstance: dag-example.task1--1
  manual__2023-04-17T10:02:03.137439+00:00 [removed]>' for dag
  'dag-example'. Marking it as removed.


解決方法：

• 增加與 DAG 剖析相關的參數：

  • 將 [core]dagbag_import_timeout 增加至至少 120 秒 (或更多，視需要而定)。

  • 將 [core]dag_file_processor_timeout 增加至至少 180 秒 (或視需要增加)。這個值必須大於 [core]dagbag_import_timeout。

• 修正或移除導致 DAG 處理器發生問題的 DAG。

檢查 DAG 剖析時間

如要確認問題是否發生在 DAG 剖析時間，請按照下列步驟操作。

主控台

在 Google Cloud 控制台中，您可以使用「Monitoring」頁面和「Logs」分頁標籤檢查 DAG 解析時間。

使用 Cloud Composer Monitoring 頁面檢查 DAG 解析時間：

1. 前往 Google Cloud 控制台的「Environments」頁面。

   [前往環境][console-list-env]

2. 在環境清單中，按一下環境名稱。 「監控」頁面隨即開啟。

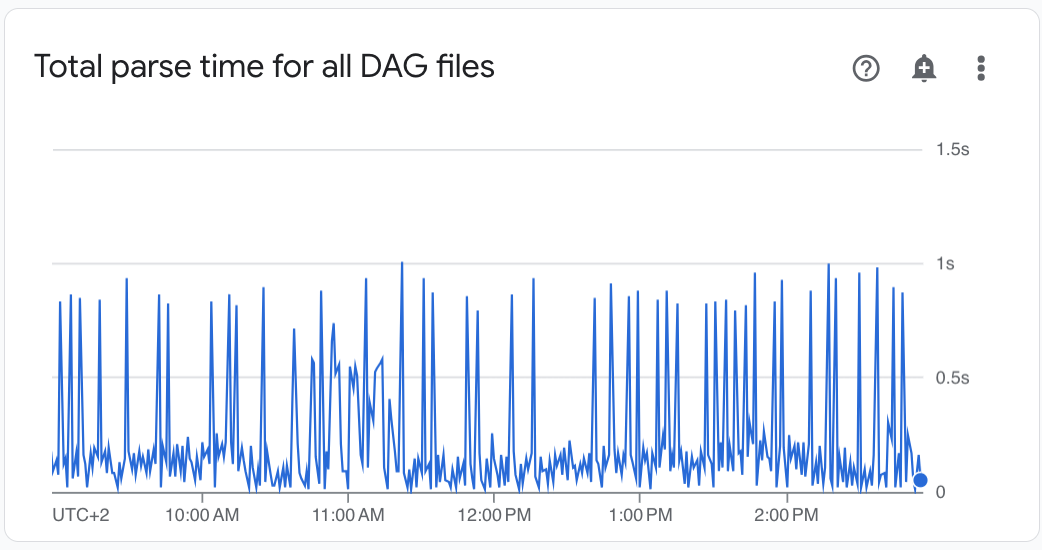

3. 在「Monitoring」(監控) 分頁中，選取「DAG Statistics」(DAG 統計資料)，然後查看「Total parse time for all DAG files」(剖析所有 DAG 檔案所需時間總計) 圖表，找出可能的問題。建議您持續監控這張圖表一段時間，以便在多個 DAG 剖析週期內找出 DAG 剖析問題。



使用「Cloud Composer Logs」(Cloud Composer 記錄) 分頁檢查 DAG 剖析時間：

1. 前往 Google Cloud 控制台的「Environments」頁面。

   [前往環境][console-list-env]

2. 在環境清單中，按一下環境名稱。 「監控」頁面隨即開啟。

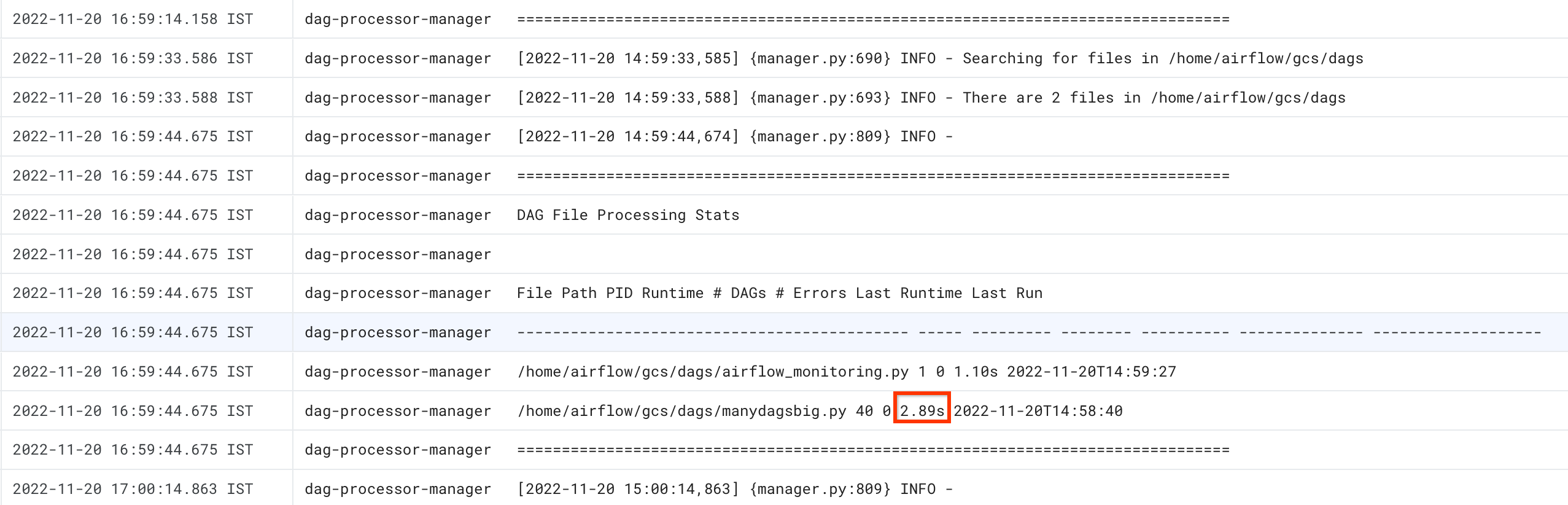

3. 前往「記錄」分頁，然後從「所有記錄」導覽樹狀結構中選取「DAG 處理器管理工具」部分。

4. 查看 dag-processor-manager 記錄並找出可能的問題。



gcloud

使用 dags report 指令查看所有 DAG 的剖析時間。

gcloud composer environments run ENVIRONMENT_NAME \
    --location LOCATION \
    dags report

取代：

• 將 ENVIRONMENT_NAME 替換為環境的名稱。
• LOCATION 改成環境所在的地區。

指令輸出結果類似以下格式：

file                  | duration       | dag_num | task_num | dags
======================+================+=========+==========+===================
/manydagsbig.py       | 0:00:00.038334 | 2       | 10       | serial-0,serial-0
/airflow_monitoring.py| 0:00:00.001620 | 1       | 1        | airflow_monitoring

在表格中找出每個 DAG 的時間長度值。 如果值很大，可能表示其中一個 DAG 的實作方式不夠理想。從輸出資料表，您可以找出剖析時間較長的 DAG。

排解 DAG 剖析時的問題

以下各節說明 DAG 剖析時發生的一些常見問題，以及可能的修正方式。

執行緒數量有限

如果只允許 DAG 處理器使用有限數量的執行緒，可能會影響 DAG 的剖析時間。

如要解決這個問題，請覆寫 [scheduler]parsing_processes Airflow 設定選項。將初始值設為單一 DAG 處理器使用的 vCPU 數量。接著調整 DAG 處理器的資源分配，讓處理器以約 70% 的 vCPU 或記憶體容量運作。

讓 DAG 處理器忽略不必要的檔案

您可以略過 DAG 資料夾中的非必要檔案，藉此提升 Airflow DAG 處理器的效能。Airflow DAG 處理器會忽略 .airflowignore 檔案中指定的檔案和資料夾。

如要讓 Airflow DAG 處理器忽略非必要檔案，請按照下列步驟操作：

1. 建立 .airflowignore 檔案。
2. 在這個檔案中，列出應忽略的檔案和資料夾。
3. 將這個檔案上傳至環境值區的 /dags 資料夾。

如要進一步瞭解 .airflowignore 檔案格式，請參閱 Airflow 說明文件。

Airflow 處理已暫停的 DAG

您可以暫停 DAG，停止執行。這可節省 Airflow 工作站的資源。

Airflow DAG 處理器會繼續剖析已暫停的 DAG。如要提升 DAG 處理器的效能，請使用 .airflowignore，或從 DAG 資料夾中刪除已暫停的 DAG。

一般問題

以下各節說明一些常見剖析問題的徵兆和可能修正方式。

DAG 負載匯入逾時

症狀：

• 在 Airflow 網頁介面中，DAG 清單頁面頂端有一個紅色快訊方塊顯示 Broken DAG: [/path/to/dagfile] Timeout。

• 在 Cloud Monitoring 中：airflow-scheduler 記錄檔包含類似下列的項目：

  • ERROR - Process timed out
  • ERROR - Failed to import: /path/to/dagfile
  • AirflowTaskTimeout: Timeout

修正方式：

覆寫 dag_file_processor_timeout Airflow 設定選項，並給予系統更多時間進行 DAG 剖析：

區段	鍵	值
core	dag_file_processor_timeout	新逾時值

Airflow UI 或 DAG UI 中未顯示 DAG，且排程器未排定 DAG

DAG 處理器會剖析各個 DAG，接著排程器才能為 DAG 排程，且 DAG 必須先經過剖析，才會顯示在 Airflow 使用者介面或 DAG 使用者介面中。

下列 Airflow 設定選項會定義剖析 DAG 的逾時時間：

• [core]dagbag_import_timeout 定義 DAG 處理器剖析單一 DAG 的時間長度。

• [core]dag_file_processor_timeout：定義 DAG 處理器可花費在剖析所有 DAG 的總時間。

如果 DAG 未顯示在 Airflow UI 或 DAG UI 中，請按照下列步驟操作：

• 如果 DAG 處理器可以正確處理 DAG，請檢查 DAG 處理器記錄。如果發生問題，您可能會在 DAG 處理器或排程器記錄中看到下列記錄項目：

  [2020-12-03 03:06:45,672] {dag_processing.py:1334} ERROR - Processor for
  /usr/local/airflow/dags/example_dag.py with PID 21903 started at
  2020-12-03T03:05:55.442709+00:00 has timed out, killing it.


• 檢查排程器記錄檔，確認排程器是否正常運作。如有問題，排程器記錄中可能會顯示下列記錄項目：

  DagFileProcessorManager (PID=732) last sent a heartbeat 240.09 seconds ago! Restarting it
  Process timed out, PID: 68496


解決方法：

• 修正所有 DAG 剖析錯誤。DAG 處理器會剖析多個 DAG，在極少數情況下，一個 DAG 的剖析錯誤可能會對其他 DAG 的剖析作業造成負面影響。

• 如果剖析 DAG 所需的時間超過 [core]dagbag_import_timeout 中定義的秒數，請增加這個逾時時間。

• 如果剖析所有 DAG 所需的時間超過 [core]dag_file_processor_timeout 中定義的秒數，請增加這個逾時時間。

• 如果 DAG 需要很長時間才能剖析，也可能表示實作方式不夠理想。舉例來說，如果讀取許多環境變數，或對外部服務或 Airflow 資料庫執行呼叫，請盡量避免在 DAG 的全域區段中執行這類作業。

• 增加 DAG 處理器的 CPU 和記憶體資源，加快處理速度。

• 降低 DAG 剖析頻率。

• 降低 Airflow 資料庫的負載。
