Voreingestellte Konnektivitätstopologien

Wenn Sie einen Network Connectivity Center-Hub erstellen, können Sie eine der folgenden voreingestellten Topologien auswählen. Die Mesh-Topologie ist die Standardeinstellung.

  • Mesh-Netzwerktopologie
  • Sterntopologie
  • Hybride Prüftopologie (Vorschau): wird nur mit dem NCC-Gateway unterstützt

Nachdem Sie einen Hub mit einer voreingestellten Topologie erstellt haben, können Sie die Topologie nicht mehr ändern.

Spoke-Gruppen

Je nach Topologie unterstützt ein Hub eine oder mehrere Spoke-Gruppen. Die Arten von Spokes, die in jeder Spoke-Gruppe enthalten sein können, hängen auch von der Hub-Topologie ab. Für alle Topologien gelten die folgenden Merkmale:

  • Jede Spoke-Gruppe ist eine Routing-Domäne mit einer eigenen Routingtabelle. Die Routentabelle der Spoke-Gruppe wird automatisch aktualisiert, wenn Spokes der Spoke-Gruppe hinzugefügt oder daraus entfernt werden.
  • Jeder Spoke, der einem Hub hinzugefügt wird, kann nur zu einer Spoke-Gruppe gehören.
  • Network Connectivity Center akzeptiert automatisch Spokes, die aus demselben Projekt wie der Hub hinzugefügt werden.
  • Network Connectivity Center bietet sowohl die automatische Annahme als auch die Überprüfung von Spoke-Vorschlägen, wenn Sie VPC-Spokes hinzufügen, die sich in anderen Projekten als dem Hub befinden. Weitere Informationen finden Sie unter VPC-Spokes in einem anderen Projekt als einem Hub.

Eine Anleitung zum Konfigurieren von Topologien und Spoke-Gruppen finden Sie unter Hub konfigurieren.

Mesh-Netzwerktopologie

Bei der Mesh-Topologie gehören alle Spokes am Hub zu einer einzigen Spoke-Gruppe.

Wenn Sie einen Hub erstellen, ohne explizit eine Topologie anzugeben, wird standardmäßig die Mesh-Topologie verwendet. Wenn Sie dem Hub zwei oder mehr Arbeitslast-VPC-Netzwerke als VPC-Spokes hinzufügen, exportiert jeder VPC-Spoke seine Subnetzrouten gemäß den konfigurierten Filtern für Ein- und Ausschluss von Exporten. Weitere Informationen zum Austausch von Subnetzrouten zwischen VPC-Spokes finden Sie unter VPC-Spokes.

Die Mesh-Topologie unterstützt auch die Netzwerkkonnektivität im großen Maßstab zwischen VPC-Spokes und Hybrid-Spokes. Spoke-Administratoren oder Netzwerkadministratoren für ein Routing-VPC-Netzwerk, das Hybrid-Spokes enthält, müssen das Advertising von Subnetzrouten konfigurieren, die von VPC-Spokes empfangen werden. Weitere Informationen finden Sie unter Verbindung zwischen Hybrid-Spokes und VPC-Spokes herstellen.

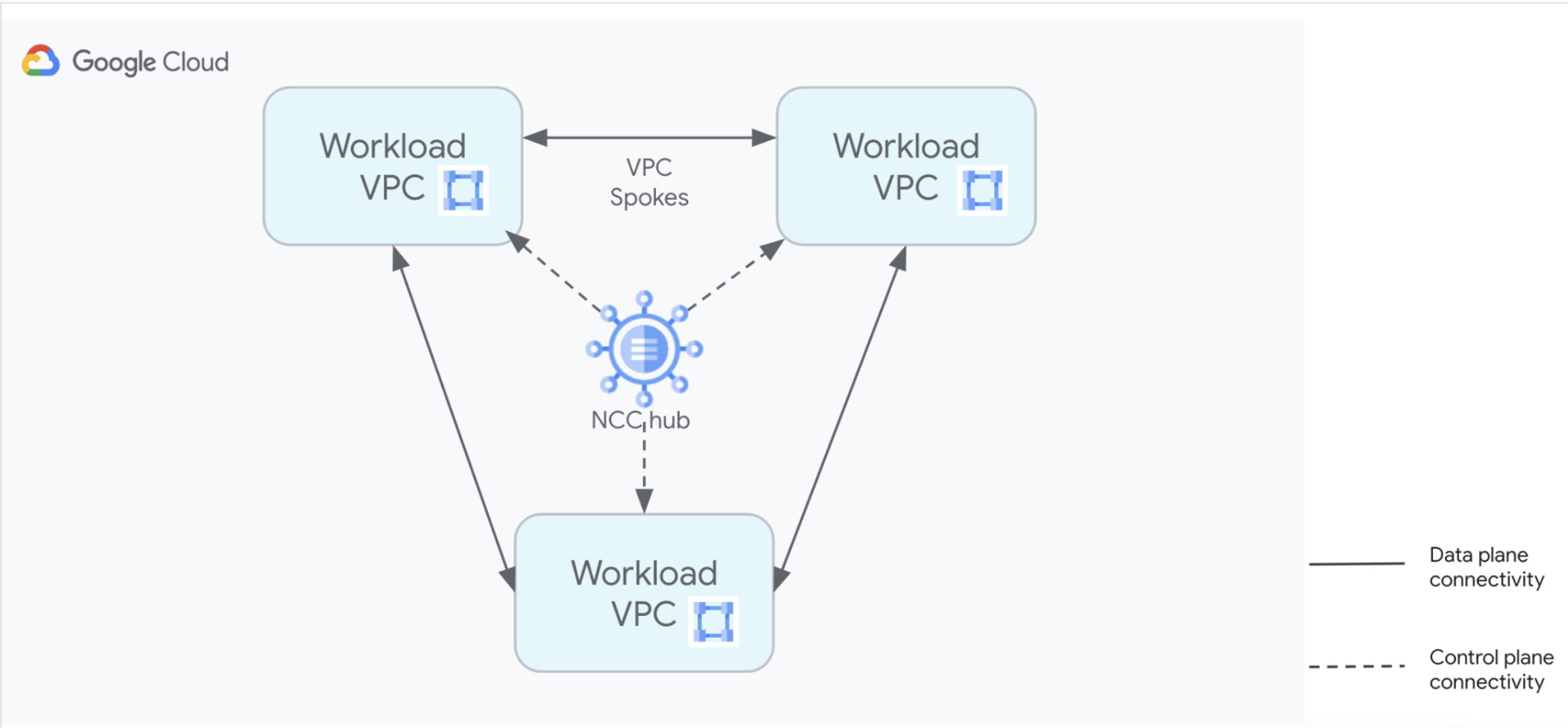

Das folgende Diagramm zeigt einen Hub, der die Mesh-Topologie verwendet und drei VPC-Spokes hat.

Grafik: Konnektivität in der Mesh-Topologie des Network Connectivity Centers
Konnektivität der Mesh-Topologie des Network Connectivity Centers (zum Vergrößern klicken).

Unterstützte Spoke-Typen

Die Mesh-Netzwerktopologie unterstützt VPC-Spokes, Ersteller-VPC-Spokes und Hybrid-Spokes in ihrer einzelnen Spoke-Gruppe.

Der gcloud network-connectivity hubs groups list --hub-Befehl gibt bei Verwendung der Mesh-Topologie nur die einzelne Standard-Spoke-Gruppe zurück.

Sterntopologie

Die Sterntopologie hat zwei Spoke-Gruppen, die eine Netzwerksegmentierung mit separaten Routingtabellen für jede Spoke-Gruppe ermöglichen. Für jede Spoke-Gruppe gelten die folgenden Regeln für Routentabellen:

  • Die Center-Spoke-Gruppe erlaubt Routen in ihrer Routentabelle, die es Ressourcen in Spokes der Center-Gruppe ermöglichen, mit Ressourcen in Spokes der Center- oder Edge-Gruppe zu kommunizieren.
  • Die Edge-Spoke-Gruppe lässt in ihrer Routentabelle nur Routen zu, die es Ressourcen in Spokes der Edge-Gruppe ermöglichen, mit Ressourcen in Spokes der Center-Gruppe zu kommunizieren. Das Network Connectivity Center verbietet Routen in der Routentabelle der Edge-Spoke-Gruppe, die Konnektivität zwischen verschiedenen Spokes in der Edge-Gruppe ermöglichen würden.

Vorbehaltlich der Regeln der Spoke-Gruppen-Routingtabelle können Spoke-Administratoren oder Netzwerkadministratoren Folgendes tun.

Das folgende Diagramm zeigt die Konnektivität in Sternform zwischen vier VPC-Spokes. Die VPC-Spokes center-vpc-a und center-vpc-b sind Mitglieder der Center-Spoke-Gruppe und die VPC-Spokes edge-vpc-c und edge-vpc-d sind Mitglieder der Edge-Spoke-Gruppe.

Grafik: Konnektivität in der Sterntopologie des Network Connectivity Centers
Verbindung der Stern-Topologie des Network Connectivity Centers (zum Vergrößern klicken).

Unterstützte Spoke-Typen

Die Sterntopologie unterstützt VPC-Spokes, Ersteller-VPC-Spokes und Hybrid-Spokes. In der folgenden Tabelle sind die Speichengruppen aufgeführt, die je nach Speichentyp unterstützt werden:

Spoke Kann in der Center-Spoke-Gruppe sein Kann sich in der Edge-Spoke-Gruppe befinden
VPC-Spoke
Ersteller-VPC-Spoke
Hybrid-Spoke mit deaktivierter Site-to-Site-Datenübertragung
Hybrid-Spoke mit aktivierter Site-to-Site-Datenübertragung

Der gcloud network-connectivity hubs groups list --hub-Befehl gibt bei Verwendung der Star-Topologie die Gruppen Center und Edge zurück.

Kompatibilität von Hybrid-Spokes mit der Sterntopologie

Für einen Hub, der für die Verwendung der Stern-Topologie konfiguriert ist, gelten die folgenden Einschränkungen für seine Hybrid-Spokes:

  • Hybrid-Spokes mit aktivierter Site-to-Site-Datenübertragung müssen sich in der Center-Spoke-Gruppe befinden.
  • Hybrid-Spokes ohne aktivierte Site-to-Site-Datenübertragung können sich entweder in der Center-Spoke-Gruppe oder in der Edge-Spoke-Gruppe befinden.

Ausführliche Informationen zum Konfigurieren der Mesh- oder Sterntopologie für Ihre VPC-Spokes finden Sie unter Hub konfigurieren.

Hybride Prüftopologie

Die hybride Prüftopologie wird nur mit dem NCC-Gateway unterstützt. Diese Topologie hat die folgenden vier Spoke-Gruppen, die Netzwerksegmentierung und Paketprüfung ermöglichen:

  • Die Spoke-Gruppe prod ist für Produktionsarbeitslasten vorgesehen.
  • Die Spoke-Gruppe non-prod ist für Nicht-Produktionsarbeitslasten vorgesehen.
  • Die Spokegruppe services ist für Dienste vorgesehen, die sowohl für Produktions- als auch für Nichtproduktionsarbeitslasten unerlässlich sind.
  • Die Spoke-Gruppe gateways unterstützt NCC-Gateway-Spokes, die als Sicherheitskontrollpunkte dienen.

Für die Routentabelle für jede Spoke-Gruppe gelten die folgenden Regeln:

  • Die Prod-Spoke-Gruppe erlaubt Routen in ihrer Routentabelle, die es Ressourcen in Spokes der Prod-Gruppe ermöglichen, mit Ressourcen in Spokes der Prod-Gruppe, der Services-Gruppe oder der Gateway-Gruppe zu kommunizieren. Das Network Connectivity Center verbietet Routen in der Routentabelle der Produktions-Spoke-Gruppe, die eine Verbindung zu Spokes in der Nicht-Produktionsgruppe ermöglichen würden.

  • Die Non-Prod-Spoke-Gruppe erlaubt Routen in ihrer Routentabelle, die es Ressourcen in Spokes der Non-Prod-Gruppe ermöglichen, mit Ressourcen in Spokes der Non-Prod-Gruppe, der Services-Gruppe oder der Gateway-Gruppe zu kommunizieren. Network Connectivity Center verbietet Routen in der Routentabelle der Non-Prod-Spoke-Gruppe, die eine Verbindung zu Spokes in der Prod-Gruppe ermöglichen würden.

  • Die Services-Spoke-Gruppe erlaubt Routen in ihrer Routentabelle, die es Ressourcen in Spokes der Services-Gruppe ermöglichen, mit Ressourcen in Spokes einer beliebigen Spoke-Gruppe zu kommunizieren.

  • Die Gateway-Spoke-Gruppe erlaubt Routen in ihrer Routentabelle, die es jedem NCC-Gateway-Spoke ermöglichen, mit Ressourcen in Spokes der Produktionsgruppe, der Nicht-Produktionsgruppe oder der Dienstgruppe zu kommunizieren. Network Connectivity Center lässt nicht zu, dass NCC-Gateway-Spokes miteinander kommunizieren.

Vorbehaltlich der Regeln der Spoke-Gruppen-Routingtabelle können Spoke-Administratoren oder Netzwerkadministratoren Folgendes tun:

Verfügbarkeit von Security Service Edge

Die SSE-Paketprüfung (Security Service Edge) ist nur für Traffic verfügbar, der zwischen einem NCC Gateway-Spoke in der Gateway-Spoke-Gruppe und einem Spoke in der Produktionsgruppe, der Nicht-Produktionsgruppe oder der Dienstgruppe weitergeleitet wird.

In der folgenden Tabelle wird zusammengefasst, ob das Routing zulässig ist und ob die SSE-Paketprüfung für Traffic verfügbar ist, der zwischen Spokes in verschiedenen Spoke-Gruppen weitergeleitet wird.

Zielressourcen-Spoke
Quell-Ressourcen-Spoke in der Gruppe prod in der Gruppe non-prod in der Gruppe Dienste in der Gruppe Gateways
in der Gruppe prod routing
SSE inspection		 Routing
SSE-Prüfung		 routing
SSE inspection		 Routing
SSE-Prüfung
in der Gruppe non-prod Routing
SSE-Prüfung		 routing
SSE inspection		 routing
SSE inspection		 Routing
SSE-Prüfung
in der Gruppe Dienste routing
SSE inspection		 routing
SSE inspection		 routing
SSE inspection		 Routing
SSE-Prüfung
in der Gruppe Gateways Routing
SSE-Prüfung		 Routing
SSE-Prüfung		 Routing
SSE-Prüfung		 Routing
SSE-Prüfung

Unterstützte Spoke-Typen

Die hybride Prüftopologie unterstützt VPC-Spokes, Ersteller-VPC-Spokes, Hybrid-Spokes und NCC-Gateway-Spokes. In der folgenden Tabelle sind die unterstützten Spokegruppen nach Spoketyp aufgeführt.

Spoke Kann sich in der Produktions-Spoke-Gruppe befinden Kann sich in der Non-Prod-Spoke-Gruppe befinden Kann in der Gruppe „Services“ sein Kann sich in der Gateway-Spoke-Gruppe befinden
VPC-Spoke
Ersteller-VPC-Spoke
Hybrid-Spoke mit deaktivierter Site-to-Site-Datenübertragung
Hybrid-Spoke mit aktivierter Site-to-Site-Datenübertragung
NCC-Gateway-Spoke

Der Befehl gcloud network-connectivity hubs groups list --hub gibt die Gruppen für Produktion, Nicht-Produktion, Dienste und Gateway zurück, wenn die hybride Prüftopologie verwendet wird.
