設定檢視選項

將圖表新增至資訊主頁,或使用 Metrics Explorer 建立圖表時,圖表定義介面都幾乎完全相同。

本頁面討論圖表定義介面中的「檢視選項」分頁,此分頁可讓您指定在圖表中顯示資料的方式。此外,該分頁還包含如何在圖表上顯示資料的選項 (例如使用線條)。這並不在「檢視選項」分頁上設定,而是從圖表上方的下拉式清單中設定。詳情請參閱圖表類型一文。

下列螢幕擷取畫面顯示了圖表設定頁面中的「檢視選項」分頁:

檢視選項分頁

「View options」(檢視選項) 可讓您選擇圖表的下列視覺層面。本頁面將會介紹這裡的每一個視覺層面:

  • Chart mode (圖表模式) 可讓您選擇預設以外的圖表外觀。
  • Threshold (門檻) 可讓您在圖表上放置視覺參照線。
  • Compare to Past (與過去比較) 可讓您在圖表上重疊舊資料。
  • Log scale of the Y-axis (Y 軸上的記錄縮放比例) 可讓您變更「Y」軸的顯示方式。

如要瞭解「Metrics」(指標) 分頁,請參閱選取指標一文。

圖表的顯示模式

圖表提供多種檢視模式,但並非每個圖表都可以使用所有檢視模式。針對特定圖表,可能的模式有:

  • Color
  • Statistics
  • X-Ray
  • Outlier

色彩模式是預設模式,也是您最常遇到的顯示模式。但是,並非其他所有模式對所有圖表而言都是有意義的。例如,X 光模式並不適用於長條圖。

設定圖表時,您可以設定該圖表的檢視模式。 對於資訊主頁上的圖表,此檢視模式通常是預設模式,您可以從資訊主頁變更特定圖表的檢視模式。 目前處於色彩、統計資料或 X 光模式的資訊主頁圖表都可以在其他任何適用模式下檢視。

離群模式可在定義圖表時設定;此模式不會顯示在變更資訊主頁圖表檢視模式的控制項上,如下列螢幕擷取畫面所見:

資訊主頁上的可用圖表模式

定義圖表時,模式可使用「檢視選項」分頁上的「圖表模式」下拉式清單設定,如下列螢幕擷取畫面所示:

檢視選項的可用圖表模式

色彩模式是預設模式,但統計資料、X 光與離群模式對某些應用程式而言很實用。以下幾節說明這些替代模式的使用時機。

為了在後續幾節中進行比較,下列螢幕擷取畫面顯示了色彩模式下的圖表:

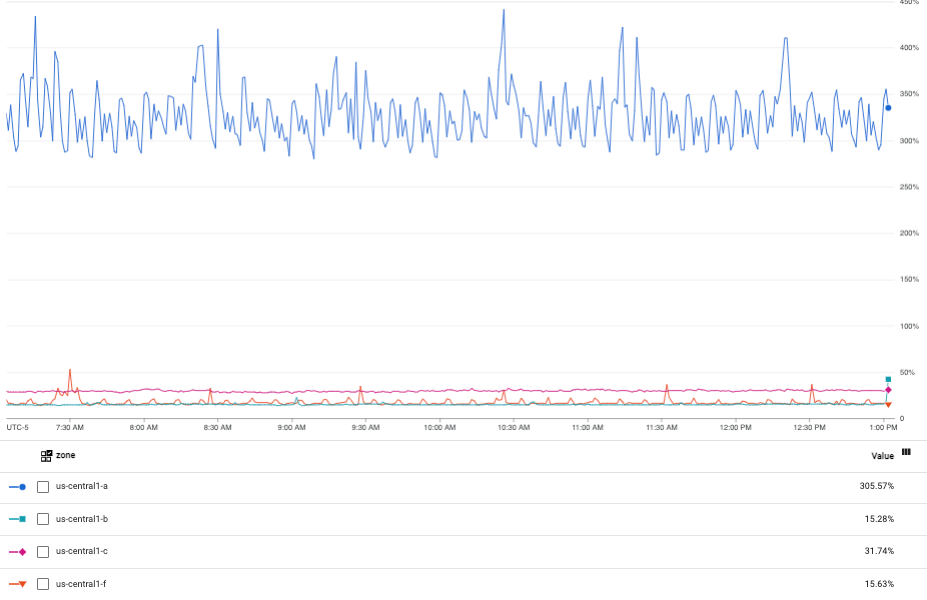

色彩模式下的圖表

統計資料模式

統計資料模式可為圖表中的資料顯示常用的統計資料測量結果。

當您選取統計資料模式時,圖表會顯示一個橫幅,其中含有上限與下限值,以及相似性的測量結果。

下列螢幕擷取畫面顯示了統計資料模式下的圖表:

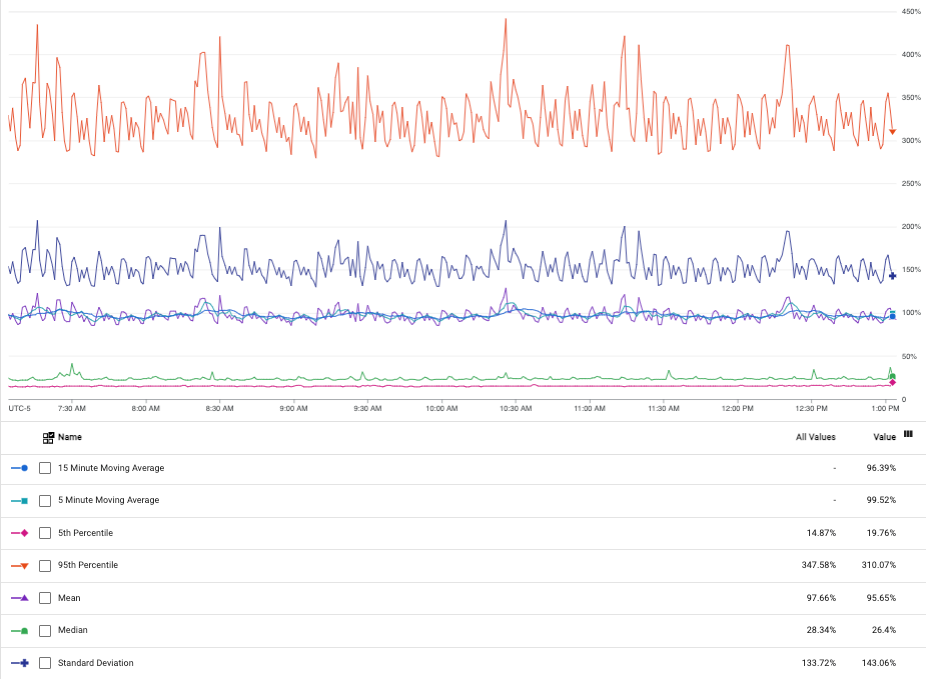

統計資料模式下的圖表

對於資訊主頁上的圖表,原始圖例已取代為時間序列圖例,這些時間序列代表各種統計資料,例如平均值、標準差等等。

X 光模式

X 光模式以透明的灰色顯示所有圖形線條。 每條線都是黯淡的,當線條重疊或交錯時,重疊或交錯點會變亮。因此,X 光模式對於具有多條直線的圖表而言最實用。 重疊線會產生亮帶,這表示某一指標群組內的正常行為。

您可以使用 X 光模式來查看密集圖形中的集中趨勢與離群情況。例如,如果您正在查看一群機器的 CPU 使用率,而這些資料都以 X 光模式提供,您就可以預期在叢集的平均 CPU 使用率附近看到亮帶。該亮帶顯示了平均值的分佈範圍,並且可以指出叢集佈建過多還是不足。您也可以使用 X 光模式來識別未以最佳狀態操作的伺服器。

下列螢幕擷取畫面顯示了 X 光模式下的圖表:

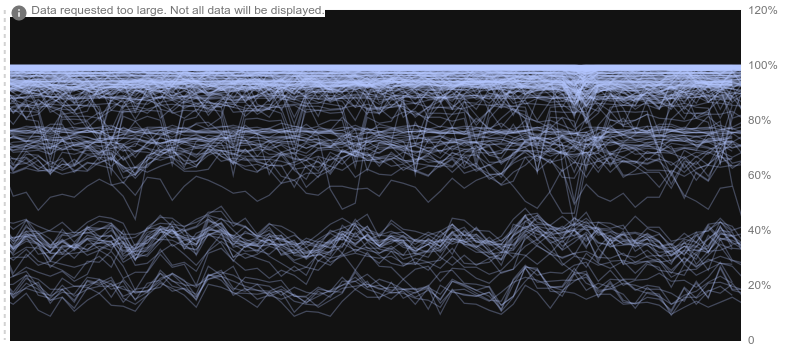

Chart in X-ray mode.png

離群模式

您可以建立顯示大量時間序列的圖表。 單一指標可能包含許多時間序列,而如果圖表顯示多個指標,則很容易在圖表上留下大量資料。在許多情況下,圖表上的大量線條可能會妨礙您觀察感興趣的線條。

此外,具有大量線條的圖表,反應能力也低於具有少量線條的圖表,特別是當圖表從較長時間範圍中顯示資料時。

離群模式會為您顯示圖表上的異常線條,而非代表性的線條。這樣可以減少圖表上的線條數,並有助於保持個別圖表的回應能力與易理解力。

離群模式可在您建構圖表時設定,無論是透過將新圖表新增至資訊主頁,還是使用 Metrics Explorer 時都可以。已在資訊主頁上的圖表無法切換至此模式。無論您想要的是極高還是極低的值,還有排列時間序列的方法為何,都可以選取要顯示的時間序列數,如下列螢幕擷取畫面所見:

Specifying outlier mode.png

如果有太多線條都很有用,您也可以按一下圖表在橫幅中顯示的連結,將雜訊太多的圖表變更為離群模式:

太多線條橫幅

根據預設,離群模式下的圖表會顯示按平均值排列的前 3 條線條。 圖表上的一個小註解說明了顯示條件。

離群模式下的圖表

門檻

「Threshold」(門檻) 選項會從「Y」軸上的一個點建立水平線。這條直線為選擇的門檻值提供了視覺參照。

建立門檻直線:

  • 勾選 [門檻] 選項。
  • 在選項名稱下的欄位中設定所需的門檻值。

下列螢幕擷取畫面顯示了門檻的設定:

設定門檻

下列螢幕擷取畫面顯示了含有門檻線條的圖表:

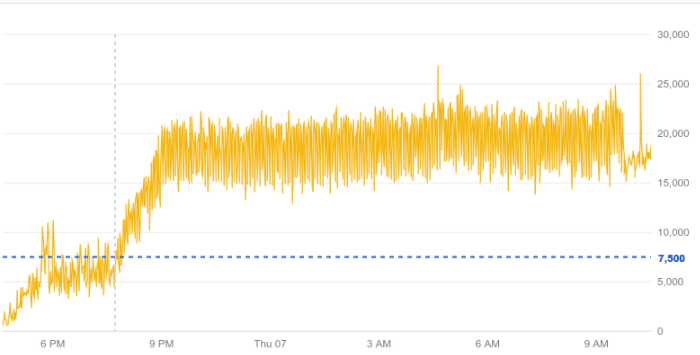

含門檻線條的圖表

與過去比較

「與過去比較」選項可讓您指定小時、天或星期,來從過去選取時間範圍。然後,來自該時間範圍的資料會以虛線的方式疊加到折線圖上的目前資料。圖例也會顯示過去與現在的值。

「Compare to Past」(與過去比較) 不適用於折線圖以外的圖表類型

在圖表上顯示較舊資料:

  • 勾選 [Compare to Past] (與過去比較) 選項。
  • 指定要回到過去多久:
    • 期間 (小時、天、星期)
    • 期間數

疊加到圖表上的資料顯示期間與圖表的顯示期間相同,但來自過去的指定時間。例如,如果您的圖表顯示從早上 10:00 到 11:00 之間的資料,而您將 2 星期前的資料指定為「過去資料」,則您會看見兩星期前當天早上 10 到 11 點之間收集的資料。

如果要求的期間沒有可用資料,圖表將不會有任何變化。

下列螢幕擷取畫面顯示了 2 星期之前的資料要求:

要求過去資料

下列螢幕擷取畫面顯示了含與不含 2 星期前資料的相同圖表。

不含過去資料:

不含過去資料的圖表

含過去資料,並醒目顯示一個時間序列:

含過去資料的圖表

Y 軸上的記錄縮放比例

「Log scale on Y-axis」(Y 軸上的記錄縮放比例) 選項能夠以對數方式重新縮放圖表的「Y」值。這個重新縮放的動作在值緊密聚集在一個小範圍內時很實用。勾選方塊可啟用此選項,取消勾選方塊可停用此選項。

下列螢幕擷取畫面顯示了具有預設「Y」軸及具有記錄縮放「Y」軸的相同圖表。

預設 Y 軸:

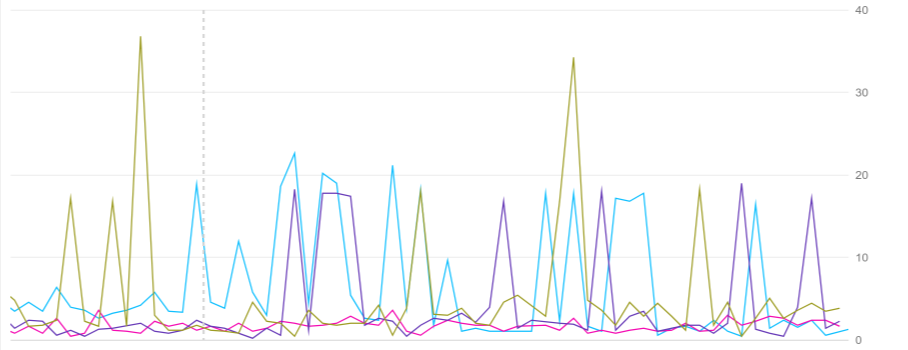

含預設 Y 軸的圖表

記錄縮放 Y 軸:

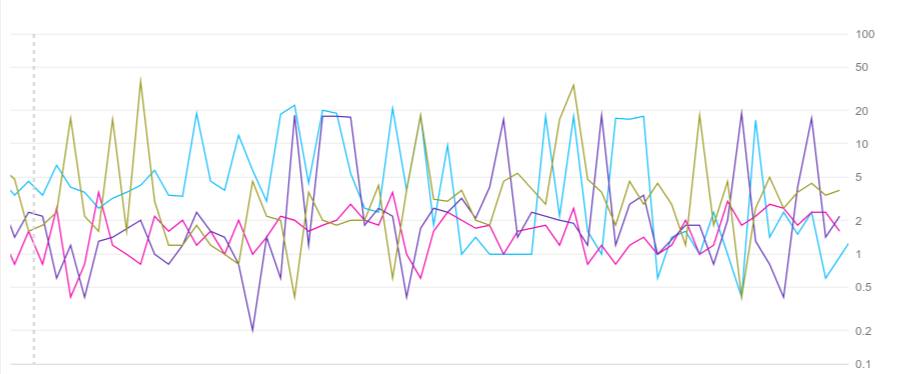

含預設 Y 軸的圖表

圖表類型

除了「檢視選項」分頁上的選項以外,您還可以指定圖表繪製資料的方式。預設樣式是折線圖,但也可以使用其他樣式:堆疊長條圖與堆疊區域圖。 如要變更圖表的顯示樣式,請從圖表左上方的下拉式選單中選取所需類型。下拉式選單會顯示目前樣式,通常為 Line

後續螢幕擷取畫面顯示了使用三種顯示樣式的同一個圖表。

其中有兩種類型的折線圖,以及一種長條圖。折線圖的解析度比長條圖高,這是因為使用了校正間隔的緣故。

標準折線圖:

顯示折線的圖表

堆疊區域圖:

顯示堆疊區域的圖表

堆疊長條圖:

顯示堆疊長條的圖表

您並非隨時可以使用完整的選項集;例如,長條圖不適用於在 X 光模式下檢視的資料。如果您選用的圖表類型與所選的圖表模式不相容,圖表模式會還原成 Color
