GKE でワークロードを多次元にスケーリング

2021年3月24日
https://storage.googleapis.com/gweb-cloudblog-publish/images/GCP_Kubernetes_A.max-2600x2600.jpg
Google Cloud Japan Team

※この投稿は米国時間 2021 年 3 月 11 日に、Google Cloud blog に投稿されたものの抄訳です。

Google Kubernetes Engine(GKE)では、アプリケーション オーナーは、1 つの Kubernetes リソース、多次元 Pod オートスケーラー(MPA)のみを使用して、ワークロードに複数の自動スケーリング動作を定義できます。

Pod の水平スケーリングと垂直スケーリングの課題

Kubernetes が広く採用されるプラットフォームとして成功した要因は、多様なワークロードとそのさまざまな要件に対応したことにあります。Kubernetes でこれまで継続的に改善してきた分野の一つが、ワークロードの自動スケーリングです。

Kubernetes の初期から使用されていた Pod の自動スケーリングの主要メカニズムが、水平 Pod オートスケーラー(HPA)でした。その名前のとおり、HPA は特定の指標がユーザー定義のしきい値を超えたときに、Pod レプリカを追加するための機能をユーザーに提供します。初期には、この指標は通常、CPU 使用量またはメモリ使用量でしたが、現在はカスタム指標や外部指標にも対応しています。

その後少し経って、ワークロードの自動スケーリングに新しい次元として垂直 Pod オートスケーラー(VPA)が追加されました。その名前が示すように、VPA は使用パターンに基づいて Pod がリクエストする必要のある最適な CPU 量またはメモリ量に関する推奨値を算出する機能を提供します。ユーザーは、その推奨値を確認して適用する必要があるかどうかを決定します。また、VPA 側で変更を自動的に適用するように構成することもできます。

当然ながら、Kubernetes ユーザーは、この 2 つのスケーリング形式両方の利点を活用しようとしてきました。

これらのオートスケーラーは互いに独立して機能しますが、2 つを同時に実行すると、予期しない結果が生じる可能性があります。

以下の例をご覧ください。

https://storage.googleapis.com/gweb-cloudblog-publish/images/Screen_Shot_2021-03-05_at_11.46.38_AM.max-90.max-900x900.png
  • HPA は、Pod がターゲット CPU 使用率 50% を維持するように、レプリカの数を調整します。

  • VPA で推奨値を自動的に適用するように構成した場合、CPU リクエストが継続的に縮小するループに陥る可能性があります。これは、HPA で比較的低いターゲット CPU 使用率を維持しているのが原因で発生します。VPA を自律的に動作するように構成すると、CPU とメモリの両方に変更が適用される点が、ここでの課題の一つです。そのため、VPA で変更を自動的に適用する限り、競合を回避するのが困難になる可能性があります。

それ以来、ユーザーは妥協案として次の 2 つの方法のいずれかを使用してきました。

  • HPA は CPU またはメモリに対するスケーリング、VPA は推奨値の取得にのみ使用して、推奨値の確認と適用を行う自動化を別個に構築する

  • VPA を使用して CPU とメモリに変更を自動的に適用し、同時にカスタム指標または外部指標に基づいて HPA を使用する

これらの回避策が適しているユースケースもいくつかありますが、なかには CPU とメモリの両方の次元にわたる自動スケーリングでメリットが得られるワークロードもあります。

たとえば、ウェブ アプリケーションでは、CPU がバインドされている場合には CPU の水平自動スケーリングが必要になりますが、メモリの構成ミスによりコンテナで OOMkilled イベントが発生した場合には、信頼性を確保するためにメモリの垂直自動スケーリングが必要になります。

多次元 Pod オートスケーラー

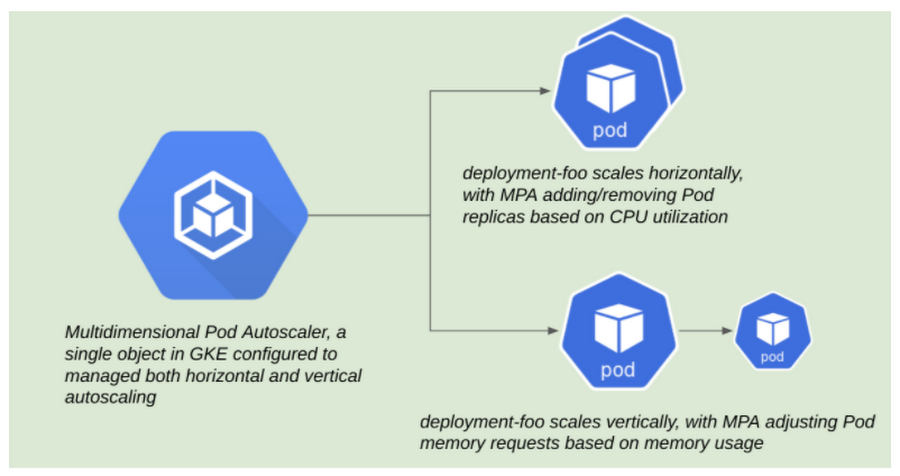

MPA で初めて可能になった機能により、ユーザーは CPU 使用率に基づいて Pod を水平スケーリングし、メモリに基づいて垂直スケーリングできるようになりました。これは、GKE クラスタ バージョン 1.19.4-gke.1700 以降で利用できます。

https://storage.googleapis.com/gweb-cloudblog-publish/images/Screen_Shot_2021-03-05_at_11.48.04_AM.max-90.max-900x900.png

MPA スキーマには、ユーザーが目的の動作を構成するために必要な 2 つの重要な構成要素である目標と制約があります。MPA リソースについては、以下のマニフェストを参照してください。これは読みやすいように短縮しています。

読み込んでいます...

目標は、ユーザーが指標のターゲットを定義できるようにするものです。最初にサポートされた指標はターゲット CPU 使用率で、これはユーザーが HPA リソースでターゲット CPU 使用率を定義する方法と同様です。MPA は、特定の Pod に追加されたレプリカ全体に負荷を分散して、これらの目標を達成しようとします。

一方、制約はもう少し厳格です。制約は目標よりも優先され、グローバル ターゲット(特定の Pod の最小レプリカ数と最大レプリカ数など)または特定のリソースのいずれかに適用できます。垂直自動スケーリングの場合、制約は、ユーザーが(a)MPA によってメモリを制御するように指定する場所であり、かつ(b)必要に応じて特定の Pod に対してメモリ リクエストの上限と下限を定義する場所です。

では、これをテストしてみましょう。

Cloud Shell をワークステーションとして使用し、MPA をサポートするバージョンの GKE クラスタを作成します。

読み込んでいます...

Kubernetes ドキュメントの HPA に関する項目にある標準の php-apache サンプル Pod を使用します。これらのマニフェストでは、3 つの Kubernetes オブジェクト(Deployment、Service、多次元 Pod オートスケーラー)を作成します。

読み込んでいます...

Deployment は php-apache Pod で構成され、Service タイプ: LoadBalancer を介して公開され、多次元 Pod オートスケーラー(MPA)によって管理されます。

Deployment の Pod テンプレートは、100 ミリコアの CPU と 50 メビバイトのメモリをリクエストするように構成されます。MPA は CPU 使用率 60% を目指すように構成され、使用量に基づいて Pod のメモリ リクエストを調整します。

リソースをデプロイしたら、php-apache サービスの外部 IP アドレスを取得します。

読み込んでいます...

次に、hey ユーティリティを使用して php-apache Pod に人為的なトラフィックを送信し、MPA からアクションをトリガーして、Service の外部 IP アドレスを介して Pod にアクセスします。

読み込んでいます...

次に、MPA は Deployment を水平にスケールし、Pod レプリカを追加して受信トラフィックを処理します。

読み込んでいます...

また、各 Pod レプリカが使用している CPU 量とメモリ量を確認することもできます。

読み込んでいます...

前のコマンドの出力では、Pod は Deployment で指定したメモリ リクエストを十分に上回る量のメモリを使用しているはずです。MPA オブジェクトを詳しく調べると、MPA もそのことに気づいてメモリ リクエストでの増加を推奨していることがわかります。

読み込んでいます...

読み込んでいます...

最後に、MPA がこれらの推奨を実行して、Pod を垂直にスケールしたことを確認する必要があります。

これが完了したことを把握するには、Pod 内の注釈で MPA によってアクションが実行されたことを確認し、また新しいメモリ リクエストが MPA のアクションを反映するように調整されていることを確認します。

読み込んでいます...

読み込んでいます...

読み込んでいます...

まとめ

多次元 Pod オートスケーラーは、単一のリソースを介して水平および垂直自動スケーリングを制御する新しい方法により、多くの GKE ユーザーが直面している課題を解決します。GKE バージョン 1.19.6-gke.600 以降でぜひこの機能をお試しください。現在 GKE Rapid チャンネルでご利用いただけます。また、今後 MPA に追加される機能にもご注目ください。

このブログ投稿に協力してくれた Mark Mirchandani、Jerzy Foryciarz、Marcin Wielgus、Tomek Weksej に感謝します。

-Kubernetes スペシャリスト カスタマー エンジニア Anthony Bushong
